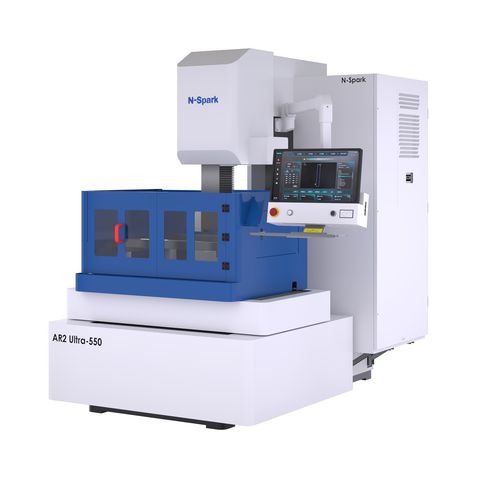

Macchina per elettroerosione a filo AR2 Ultra-550

wire EDMdi alta precisionedi precisione

Panoramica del prodotto
L'AR2 Ultra-550 è una macchina di elettroerosione a filo di seconda generazione con movimento oscillante del filo, progettata per applicazioni N-spark con filo intermedio e precisione elevata. La serie introduce un sistema di infilatura completamente automatico per il funzionamento con filo oscillante, eliminando la necessità di infilatura manuale e riducendo il divario di prestazioni tra apparecchi per filo in ottone e in molibdeno.

Categoria
Serie CNC di precisione filo intermedio N-spark

Tabella prodotto
Modello: AR2 Ultra-550
Dimensioni esterne (mm): 2100x2000x2130
Peso totale (kg): 2650
Dimensione superficie tavola (mm): 770x585
Corsa assi XY (mm): 550x400
Corsa assi UV (mm): 70x70
Corsa asse Z (mm): 250
Max. conicità di erosione: ±3º/80mm
Max. spessore di erosione (mm): 340
Dimensione serbatoio fluido (mm): 1020x620
Peso pezzo max (kg): 600
Dimensione pezzo max (mm): 990x660x290
Alimentazione standard: 3x380V 50Hz 1.5kVA
Tasti funzione: Visualizzazione assi X/Y/U/V / selezione e movimento assi / velocità di spostamento e passo singolo / avvio pompa / azionamento filo / avvio-arresto-pausa / ritorno origine / ricerca bordo-centro / impostare origine / ritorno mezzo punto
Corrente massima di lavorazione (A): 15
Velocità massima di lavorazione (mm²/min): 300
Migliore rugosità (μm): Ra<0.8
Assi controllati: 5 assi
Controllo software: NOVICK CAM 2025

Caratteristiche / specifiche tecniche

• Modello: AR2 Ultra-550
• Dimensioni esterne: 2100x2000x2130 mm
• Peso totale: 2650 kg
• Superficie tavola: 770x585 mm
• Corsa XY: 550x400 mm
• Corsa UV: 70x70 mm
• Corsa Z: 250 mm
• Max. conicità di erosione: ±3º/80mm
• Max. spessore di erosione: 340 mm
• Serbatoio fluido: 1020x620 mm
• Peso pezzo max: 600 kg
• Dimensione pezzo max: 990x660x290 mm
• Alimentazione standard: 3x380V 50Hz 1.5kVA
• Corrente di lavorazione max: 15 A
• Velocità di lavorazione max: 300 mm²/min
• Migliore rugosità: Ra<0.8 μm
• Assi controllati: 5 assi
• Controllo software: NOVICK CAM 2025

Applicazioni
L'AR2 Ultra-550 è adatto per la realizzazione di stampi e utensili di precisione, per la lavorazione di componenti aerospaziali e automobilistici e per altre lavorazioni metalliche che richiedono taglio a filo di precisione. L'infilatura automatica aumenta la produttività e riduce i tempi di set-up nelle produzioni in serie.

Controllo e dotazione standard

• Controllo 5 assi
• Sistema di infilatura automatica per filo oscillante
• Visualizzazione assi e selezione/movimento manuale
• Funzioni di ricerca bordo e centro
• Software NOVICK CAM 2025
