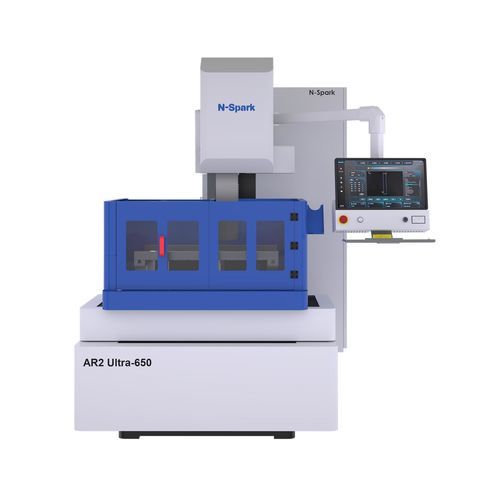

Macchina per elettroerosione a filo AR2 Ultra-650

wire EDMdi precisionead alta produttività

Panoramica del prodotto
La macchina EDM a filo oscillante di seconda generazione della serie AR2 Ultra è stata completamente riprogettata con miglioramenti significativi al sistema di avanzamento del filo. Introduce la prima tecnologia del settore per l'inserimento automatico del filo completamente automatico per attrezzature a filo oscillante reciproco, eliminando l'inserimento manuale e riducendo il divario di prestazioni rispetto alle macchine per taglio con filo in ottone o molibdeno. Questo sistema di inserimento automatico aumenta produttività, ripetibilità e facilità d'uso per la lavorazione di stampi e componenti di precisione.

Categoria
Serie N-spark filo intermedio CNC di precisione

Tabella tecnica
Model | Unità | AR2 Ultra-650
Dimensioni complessive | mm | 2110×2210×2170
Peso totale | kg | 3000
Dimensione superficie tavola | mm | 910×664
Corsa asse XY | mm | 650×500
Corsa asse UV | mm | 70×70
Corsa asse Z | mm | 250
Max. conicità di erosione | | ±3º/80mm
Max. spessore di erosione | mm | 340
Dimensione serbatoio fluido di lavoro | mm | 1140×810
Peso max. pezzo | kg | 700
Dimensione max. pezzo | mm | 1110×780×280
Alimentazione standard | | 3×380V 50Hz 1.5kVA
Tasti funzione | | Visualizzazione assi X/Y/U/V; selezione e movimento assi; velocità di spostamento e singolo passo; avvio pompa; azionamento filo; avvia-arresta-pausa; ritorno origine; ricerca bordo; ricerca centro; impostare origine; indietro mezzo punto
Corrente max. di lavorazione | A | 15
Velocità max. di lavorazione | mm²/min | 300
Migliore rugosità | μm | Ra<0.8
Assi controllati | | 5 assi
Controllo software | | NOVICK CAM 2025

Caratteristiche / specifiche tecniche

• Model: AR2 Ultra-650
• Dimensioni complessive (mm): 2110×2210×2170
• Peso totale (kg): 3000
• Dimensione superficie tavola (mm): 910×664
• Corsa assi XY (mm): 650×500
• Corsa assi UV (mm): 70×70
• Corsa asse Z (mm): 250
• Max. conicità di erosione: ±3º/80mm
• Max. spessore di erosione (mm): 340
• Dimensione serbatoio fluido di lavoro (mm): 1140×810
• Peso max. pezzo (kg): 700
• Dimensione max. pezzo (mm): 1110×780×280
• Alimentazione standard: 3×380V 50Hz 1.5kVA
• Corrente max. di lavorazione (A): 15
• Velocità max. di lavorazione (mm²/min): 300
• Migliore rugosità (μm): Ra<0.8
• Assi controllati: 5 assi
• Controllo software: NOVICK CAM 2025
• Tasti funzione: Visualizzazione assi X/Y/U/V; selezione e movimento assi; velocità di spostamento e singolo passo; avvio pompa; azionamento filo; avvia-arresta-pausa; ritorno origine; ricerca bordo; ricerca centro; impostare origine; indietro mezzo punto
