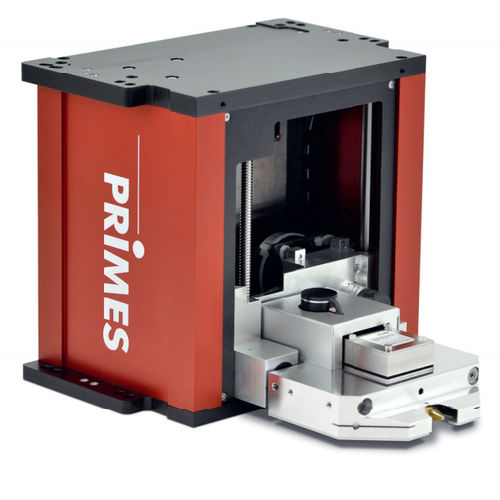

Analizzatore di raggio laser ad alta risoluzione FocusMonitor FM+

Il PRIMES FocusMonitor FM+ analizza e misura le sorgenti di raggi laser nella lavorazione dei materiali. FM+ determina le proprietà dei raggi laser focalizzati, oltre alle loro dimensioni geometriche, la posizione focale, il prodotto dei parametri del raggio e il fattore di qualità del raggio. L'asse z integrato permette di misurare automaticamente le caustiche intere fino a quattro lunghezze di Rayleigh - facilitando la conformità delle misure agli standard di qualità. Un aggiornamento del FocusMonitor originale, l'FM+ presenta una nuova elettronica progettata per soddisfare i requisiti attuali e futuri di elaborazione del segnale e una nuova scheda madre con un convertitore A/D a 16 bit. Un'interfaccia Ethernet permette uno scambio di dati veloce e sicuro con computer o controller di sistema. Il nuovo design meccanico permette anche l'installazione capovolta senza componenti aggiuntivi. L'FM+ è un sistema di misurazione a scansione opto-meccanica che scansiona il raggio laser con una punta di misurazione speciale. L'unità è dotata di un piccolo foro (tipicamente con un diametro di circa 20 µm) che lascia passare una piccola sezione del raggio laser. Due specchi riflettenti guidano questa porzione di luce laser verso un rilevatore selezionato e configurato a seconda della potenza del laser e della lunghezza d'onda. In questo modo è possibile misurare le diverse sorgenti e sistemi di raggi laser solo selezionando la punta di misura ottimale e il rilevatore corrispondente. L'alta velocità orbitale della punta di misura rotante facilita l'analisi di alte densità di potenza.
