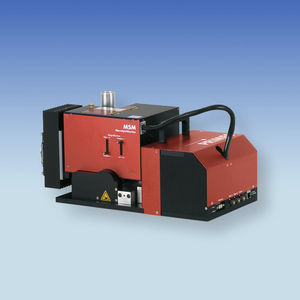

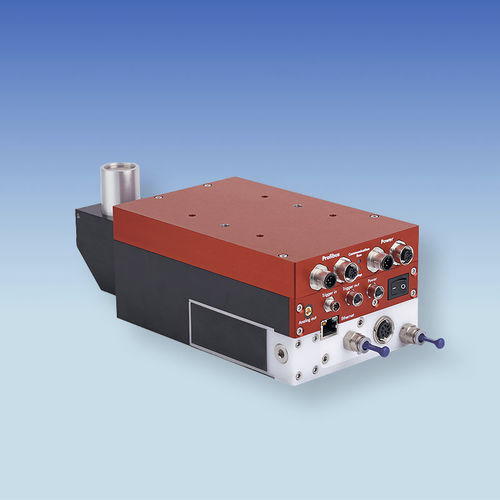

Analizzatore di raggio laser a camera MSM-C

in campo distante

Sviluppato specificamente per i sistemi di microprocessing, il PRIMES MicroSpotMonitor-Compact (MSM-C) amplia la famiglia dei sistemi di analisi della messa a fuoco basati su telecamera con un sistema di misura compatto e modulare. Ottimizzato per gli impianti di microelaborazione Il MicroSpotMonitor-Compact (MSM-C) è stato ottimizzato specificamente per le installazioni in spazi ristretti negli impianti di microprocessing. Le dimensioni dell'alloggiamento della telecamera con l'elettronica, l'attenuazione e l'assorbitore di potenza sono di circa 230 x 120 x 60 millimetri (L x P x A). Il dispositivo compatto non dispone di assi di movimento propri. Il fascio laser viene ingrandito mediante un'ottica di misura, attenuato da due divisori del fascio e ripreso da uno specchio deflettore su un sensore CCD. Se necessario, è possibile installare un filtro aggiuntivo davanti al sensore. La geometria del fascio e la distribuzione della densità di potenza vengono misurate dal sensore CCD. I dati di misura vengono trasmessi via Ethernet a un PC e valutati con il software PRIMES LaserDiagnoseSoftware. Opzionalmente, i dati possono essere determinati internamente dal dispositivo e trasferiti tramite un'interfaccia PROFIBUS al controllore dell'impianto. Vengono misurate le distribuzioni di densità di potenza (di un singolo piano di taglio), le dimensioni del fascio e l'orientamento del fascio nel piano di misura. A seconda della risoluzione locale scelta, è possibile effettuare misure ripetute con una frequenza di ripetizione fino a un Hertz. In combinazione con un asse z esterno: - Dimensioni focali - Posizione focale nello spazio - Indice di diffrazione M2 (fattore di propagazione del fascio k, prodotto dei parametri del fascio) - Lunghezza di Rayleigh - Divergenza del campo lontano
