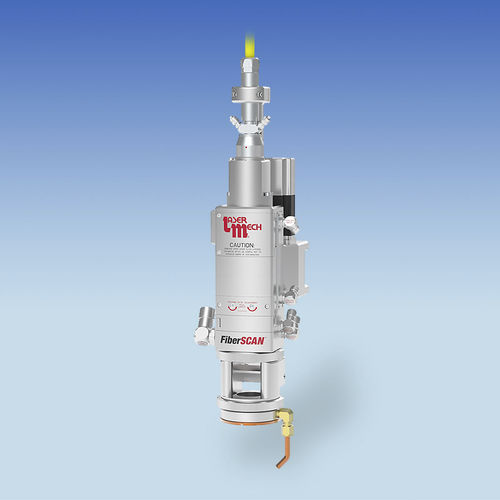

Testa di scansione laser 2D FiberScan™ RW

di saldatura

Con una potenza laser fino a 6 kW, FiberScan™ RW utilizza cunei rotanti per creare una rotazione del fascio a fuoco per applicazioni come la saldatura a staffa, e può anche generare forme piene e formazione di elementi fino a 48 mm di dimensione del campo. Il controllo del sistema laser comunica con il controller di bordo di FiberScan™ RW tramite protocolli comuni, tra cui I/O discreti o diverse opzioni Fieldbus. È possibile realizzare quasi tutte le forme 2D e le forme più comuni sono memorizzate nella libreria Shape Commander™. Come per le altre teste di elaborazione di Laser Mechanisms, il software di FiberScan™ RW monitora costantemente le condizioni degli elementi ottici della testa, rilevando presenza, temperatura e luce diffusa. FiberScan™ RW può essere integrato con tutti i connettori per fibre disponibili (QBH, QD, LCA, ecc.) e con qualsiasi robot o sistema di movimento. TESTA DI ELABORAZIONE Potenza nominale (laser a fibra): fino a 6 kW Diametro del fascio (NA 0,12 massimo, fascio completo): 23 mm Obiettivo di messa a fuoco (lunghezza focale standard): 300 mm Lunghezze focali opzionali (in accordo): da 250 mm a 500 mm Diametro della lente di messa a fuoco: 38,1 mm Lunghezza focale del collimatore (standard) : 75 mm Campo di lavoro: ø48 mm @ 300 mm FL Movimento del fascio (cerchi o forme 2D): cunei rotanti a 5° Velocità massima: 50 Hz Velocità: 50 Hz continua Funzioni monitorate a distanza: Temperatura dell'ottica, presenza e posizione Rotazione del coltello d'aria/getto incrociato: Rotazione fissa o a 360° Apertura del rame (variabile con il modello): 28 mm Connessioni in fibra: QD (LLK-D, LCA), QBH (HLC-8) Raffreddamento (acqua a temperatura ambiente): 1.5 L/min. Peso (compresi cavo, tubi e piastra di montaggio): ~7,0 kg Selezione della forma: Software Shape Commander Opzioni: Laser di puntamento fuori asse, telecamera
