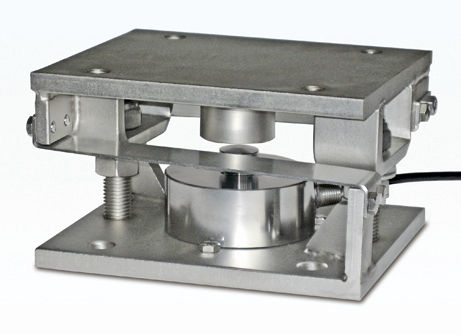

Modulo di pesatura per serbatoio V10000-275 series

per silo

Accessorio realizzato in acciaio INOX AISI 304 progettato per la pesatura di sili, serbatoi, miscelatori, tramogge, soggetti a vibrazioni per organi in movimento. E buona norma procedere allinstallazione del sistema pesato utilizzando solamente laccessorio senza la cella. Terminato il montaggio (saldature, ecc..) prevedere un collegamento mediante conduttore di rame tra la piastra superiore e la piastra inferiore, poi collegare tra loro le piastre inferiori alla rete di terra; procedere allinserimento della cella togliendo prima uno o più bulloncini di fermo cella (3), poi allentare i dadi usati come martinetto (4). Veri care che il bullone (2) non tocchi a lato del foro della staffa della piastra superiore e avvicinare i dadi antiribaltamento (5) alla distanza di circa 1 mm dalla piastra; in ne rimontare i tre bulloncini di fermo cella. La piastra inferiore deve appoggiare su super ci indeformabili. Gli accessori hanno lo scopo di permettere il corretto posizionamento delle celle per ottenere la massima af dabilità e precisione. Sarà compito del progettista dellimpianto prevedere gli accorgimenti necessari contro gli spostamenti laterali e lantiribaltamento in funzione di: Urti e vibrazioni; Spinta del vento; Classi cazione sismica dellarea dinstallazione; Consistenza base di appoggio.
