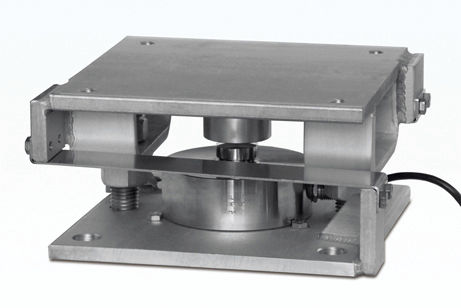

Modulo di pesatura per serbatoio V15000-100000 series

per silo

Accessori realizzati in acciaio INOX AISI 304 progettati per la pesatura di sili, serbatoi, miscelatori, tramogge, soggetti a vibrazioni per organi in movimento. E buona norma procedere allinstallazione del sistema pesato utilizzando solamente laccessorio senza la cella e inserendo al suo posto un tronchetto di tubo più alto rispetto alla cella di 1-2 mm. Terminato il montaggio (saldature, ecc.. ) prevedere un collegamento mediante conduttore di rame tra la piastra superiore e la piastra inferiore, poi collegare tra loro le piastre inferiori alla rete di terra; procedere allinserimento della cella togliendo prima uno o più bulloncini di fermo cella (3), poi allentare i dadi usati come martinetto (4). Veri care che il bullone (2) non tocchi a lato del foro della staffa della piastra superiore e avvicinare i dadi antiribaltamento (5) sino a toccare la piastra senza provocare incrementi di peso; rimontare i bulloncini di fermo cella. La piastra inferiore deve appoggiare su super ci indeformabili. Gli accessori hanno lo scopo di permettere il corretto posizionamento delle celle per ottenere la massima af dabilità e precisione. Sarà compito del progettista dellimpianto prevedere gli accorgimenti necessari contro gli spostamenti laterali e lantiribaltamento in funzione di: Urti e vibrazioni; Spinta del vento; Classi cazione sismica dellarea dinstallazione; Consistenza base di appoggio.
