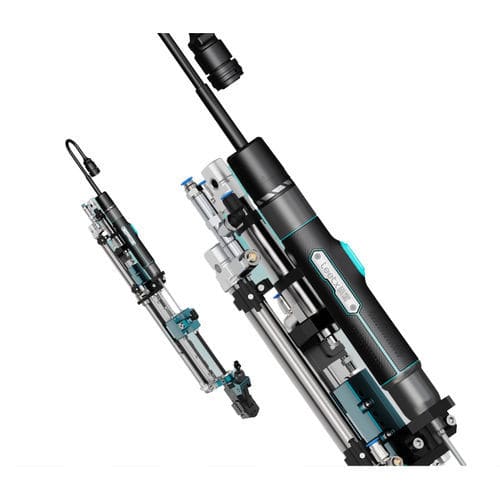

Modulo di avvitatura automatizzato AIV-AT

sottovuotoper l'avvitamentopneumatico

Panoramica del prodotto
Alimentazione a soffiaggio delle viti fino al gruppo testina utensile, abbinata a un tubo a vuoto che fissa e presenta ogni vite al pezzo da lavorare. Progettato per prevenire la caduta delle viti e consentire una rapida risoluzione dei guasti in orientamenti soggetti ad ostacoli (360° e 90°). Adatto per avvitamenti in aree di assemblaggio con accesso limitato.

Principali funzioni

• Presa attiva per mantenere le viti durante la consegna e la presentazione
• Aspirazione a vuoto per il prelievo e la ritenzione affidabili delle viti
• Alta accessibilità per punti di fissaggio stretti o ostruiti
• Forza di spinta regolabile per adeguarsi alle esigenze di assemblaggio
• Rilevamento dell'aspirazione per conferma della presenza e monitoraggio del processo
• Risposta rapida per ridurre i tempi di fermo

Progettazione e funzionamento
Il diametro del tubo a vuoto è selezionabile per adattarsi alle dimensioni della testa della vite, garantendo tenuta e presentazione ottimali. Il meccanismo di soffiaggio trasferisce le viti al gruppo testina utensile dove il tubo a vuoto le fissa e le presenta al pezzo. Il modulo supporta la regolazione della forza di spinta e include il rilevamento dell'aspirazione per verificare il prelievo. Progettato per un funzionamento affidabile nelle configurazioni 360° e 90° soggette a ostacoli.

Applicazioni e condizioni d'uso
Progettato per scenari con ostacoli e punti di accesso ristretti. Applicazioni tipiche: assemblaggio di veicoli, componenti automobilistici, moduli di controllo motore, assemblaggio batterie ad alta potenza, elettronica di consumo e grandi elettrodomestici. Raccomandato quando è richiesta la prevenzione della caduta delle viti e la verifica affidabile del prelievo.

Modelli / serie correlate

• AIV-AT
• ASG
• AOV
• APP
• APP-Q

Caratteristiche tecniche

• Modello: AIV-AT
• Nome commerciale: Internal Drive Vacuum Module
• Metodo di alimentazione: soffiaggio verso la testina utensile con prelievo mediante tubo a vuoto
• Funzionalità chiave: prevenzione caduta viti; risoluzione rapida guasti; presa attiva; aspirazione a vuoto; alta accessibilità
• Tipi di vite compatibili: 4 tipi
• Ø max testa vite: 14 mm
• Forza di spinta regolabile: Sì
• Rilevamento aspirazione: Sì
• Progettato per: scenari 360° e 90° soggetti a ostacoli
• Serie/modelli correlati: AIV-AT, ASG, AOV, APP, APP-Q
