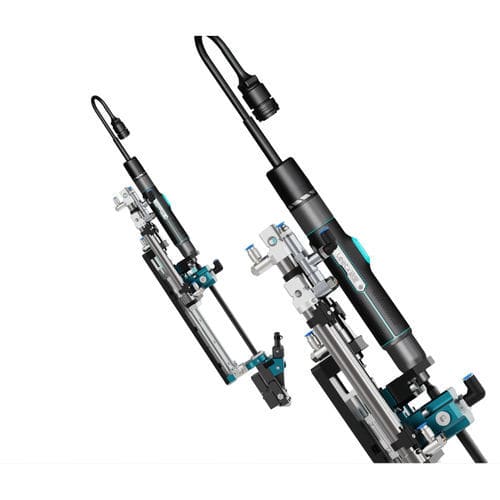

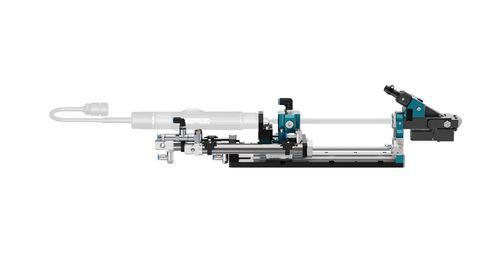

Modulo di avvitatura robotizzato AOV

automatizzatosottovuotoper l'avvitamento

Panoramica
Il modulo di alimentazione a vuoto ad azionamento esterno AOV soffia le viti fino all'insieme testa-utensile. Un sistema a boccola con aspirazione a vuoto trattiene e fornisce le viti allineate alla superficie del pezzo. Il meccanismo flottante radiale recentra attivamente dopo interferenze esterne e compensa l'eccentricità durante l'inserimento e la serraggio.

Funzioni principali

• Assistenza all'allineamento delle viti
• Adsorbimento a vuoto per presa sicura
• Tolleranza alle ostruzioni durante l'alimentazione
• Flottamento radiale per compensare l'eccentricità
• Risoluzione rapida dei problemi e recupero

Caratteristiche e vantaggi

• Design flottante: si adatta a moderata eccentricità all'ingresso del foro e durante il serraggio; recentra automaticamente dopo perturbazioni per mantenere un'alimentazione precisa.
• Forza di spinta regolabile: impostazione adattabile a diversi tipi di viti e requisiti di serraggio.
• Rilevamento aspirazione: monitora lo stato del vuoto per garantire una presa affidabile e ridurre errori di alimentazione.
• Tolleranza alle ostruzioni: mantiene il funzionamento o consente un rapido recupero in caso di bloccaggi minori.

Struttura / Quadro del sistema / Condizioni di applicazione
Sono fornite illustrazioni della struttura, del quadro del sistema e delle condizioni di applicazione a titolo di riferimento. Il modulo integra una struttura meccanica flottante radiale, alimentazione a boccola a vuoto e interfaccia testa-utensile. Progettato per l'integrazione in linee di avvitamento automatizzate e sistemi di alimentazione montati su robot o teste-utensile; consultare la scheda prodotto per le condizioni operative dettagliate.

Applicazioni correlate

• Veicolo a motore
• Componenti auto
• Controllo motore
• Batteria di trazione
• Elettronica di consumo
• Elettrodomestici

Specifiche tecniche

• Modello / Serie: AOV
• Metodo di alimentazione: Soffiaggio con aspirazione a boccola
• Meccanismo flottante: Flottamento radiale per compensare l'eccentricità
• Tipi di viti supportati: 3 tipi di viti
• Diametro esterno massimo delle viti: 14 mm
• Condizioni di lavoro: 2 (indicate nella scheda prodotto)
• Funzioni chiave: assistenza all'allineamento delle viti, adsorbimento a vuoto, tolleranza alle ostruzioni, flottamento radiale, risoluzione rapida dei problemi
