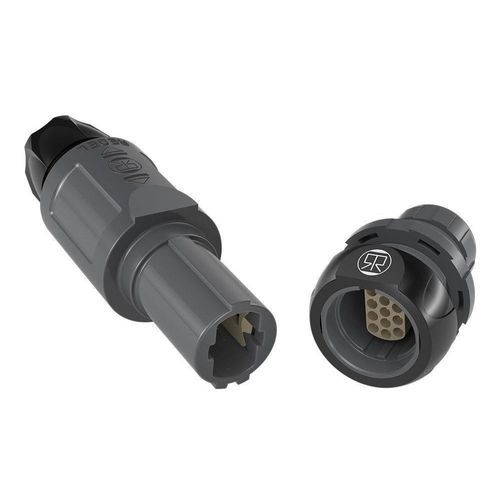

Connettore in plastica REDEL SP

in resinaIP50IP68

Panoramica del prodotto
La Serie REDEL SP porta la connettività ad alte prestazioni al livello successivo, combinando leggerezza, densità di contatto eccezionale e un design ergonomico e facile da maneggiare. Ora migliorata con una sigillatura IP68 senza resina, garantisce una protezione senza compromessi nelle condizioni più esigenti. Realizzata in PPSU approvato dalla FDA, la Serie REDEL SP resiste a sterilizzazioni ripetute, agenti di pulizia aggressivi e ambienti difficili, offrendo affidabilità duratura in robotica medica, apparecchiature diagnostiche, strumenti da campo e sistemi UAV. Il suo sistema di chiusura interno Push-Pull brevettato garantisce un accoppiamento sicuro e intuitivo, mentre il design modulare degli inserti offre flessibilità per esigenze in evoluzione. REDEL SP: dove la precisione svizzera incontra la resistenza comprovata, garantendo prestazioni sicure e senza interruzioni ovunque l'affidabilità sia fondamentale.

Progettata per l'affidabilità. Pensata per la fiducia.

• Sigillatura IP68 senza resina: Impermeabile e antipolvere quando accoppiato, senza necessità di resine.
• Push-Pull interno brevettato: Protegge i design e preserva l'integrità del sistema contro le imitazioni.
• Alta densità di contatto: Fino a 22 contatti in Ø15.5 mm.
• Durabile e affidabile: Costruzione in PPSU, resistente alla sterilizzazione e alla pulizia aggressiva.
• Design unico: Sistema di inserimento dei contatti flessibile.
• Resistenza meccanica rinforzata agli urti: Garantisce una durata eccezionale e una vita utile prolungata del prodotto.

Caratteristiche principali

• Sistema di chiusura interno push-pull brevettato
• Ampia gamma di codifica delle chiavi e dei colori per configurazioni sicure in ambienti critici
• Accoppiamento cieco forte utilizzando 3 chiavi guidate
• Conformità RoHS / Riconoscimento UL
• Per gamma di cavi da ø 2.5 mm a ø 7.5 mm
• IEC60601-1: qualificato per ESD (15kV)
• Realizzato in PPSU (polifenilsulfone) per una maggiore resistenza alla sterilizzazione

Applicazioni principali

• Medico: Dispositivi diagnostici portatili o mobili, apparecchiature di laboratorio che gestiscono fluidi o gas sensibili, sistemi di purificazione o filtrazione dell'acqua, applicazioni alimentari e farmaceutiche pulite con lavaggio ad alta pressione, robot medici o sensori che operano in ambienti puliti.
• Test e Misurazione: Banchi di prova all'aperto in ambienti industriali non controllati, test integrati, sensori di campo temporanei.
• UAV / Droni: Progettato per missioni sensibili al peso e condizioni ambientali difficili, offrendo protezione contro il clima, la polvere e gli schizzi (IP68), insieme a prestazioni affidabili e resistenza superiore agli urti.

Esperienza nell'assemblaggio dei cavi
In ambienti medici, precisione, affidabilità e conformità non sono negoziabili. Ottenere una soluzione IP68 perfettamente sigillata non riguarda solo il connettore, richiede soluzioni avanzate di cavi e competenze di cablaggio che solo LEMO può fornire.

• Cavi medici personalizzati: BioCompatic® progettato per flessibilità, biocompatibilità, resistenza alla sterilizzazione e integrità del segnale.
• Servizi di assemblaggio e integrazione dei cavi: La tecnologia di sigillatura innovativa utilizza un kit di serraggio dei cavi, eliminando i processi tradizionali di incapsulamento o resina che possono essere incompatibili con le rigide normative mediche. Il risultato è una soluzione robusta, ripetibile e completamente conforme che semplifica l'assemblaggio senza compromettere la sicurezza o le prestazioni.

Vantaggi chiave dell'assemblaggio dei cavi

• Risparmio di tempo e assemblaggio efficiente
• Completamente conforme ai requisiti medici
• Affidabilità e sicurezza migliorate
• Flusso di lavoro ottimizzato e standardizzato

Sostenuto da una produzione certificata ISO 13485, i nostri siti di assemblaggio forniscono cablaggi plug-and-play conformi alle normative, progettati per ottimizzare l'efficienza del flusso di lavoro e garantire prestazioni a lungo termine in applicazioni mediche critiche.

Protezione delle interfacce critiche — Anche quando scollegate
I cappucci impermeabili REDEL SP proteggono le interfacce critiche dall'umidità, dalla polvere e dalla contaminazione, garantendo igiene, affidabilità e una vita utile più lunga dell'attrezzatura.

Caratteristiche tecniche
Resistenza meccanica
> 5000 cicli di accoppiamento
Indice di protezione dall'ingresso (accoppiato)
IP50/
IP68 impermeabile (2 metri/2 ore)
Materiale della custodia
PPSU (Polifenilsulfone)
Intervallo di temperatura di lavoro
-50°C/+170°C
Sterilizzazione
Vapore / ETO
Cicli di autoclave
> 100 volte (IP50) / > 20 volte (IP68)
Scarica di contatto e aria ESD
IEC 61000-4-2 : 15 kV DC
Dimensione massima del filo
AWG 18 (Contatto a crimpare) AWG 20 (Contatto a saldare)

Caratteristiche / Specifiche tecniche

• Sigillatura IP68 senza resina
• Sistema di chiusura interno Push-Pull brevettato
• Alta densità di contatto (fino a 22 contatti in Ø15.5 mm)
• Costruzione in PPSU, approvato dalla FDA, resistente alla sterilizzazione e agli agenti di pulizia aggressivi
• Ampia gamma di codifica delle chiavi e dei colori
• Accoppiamento cieco forte utilizzando 3 chiavi guidate
• Conformità RoHS / Riconoscimento UL
• Gamma di cavi: ø 2.5 mm a ø 7.5 mm
• IEC60601-1: qualificato per ESD (15kV)
• Resistenza meccanica: > 5000 cicli di accoppiamento
• Protezione dall'ingresso: IP50/IP68 (2 metri/2 ore)
• Intervallo di temperatura di lavoro: -50°C a +170°C
• Sterilizzazione: Vapore / ETO
• Cicli di autoclave: > 100 (IP50) / > 20 (IP68)
• ESD: IEC 61000-4-2 : 15 kV DC
• Dimensione massima del filo: AWG 18 (Crimpare), AWG 20 (Saldare)
