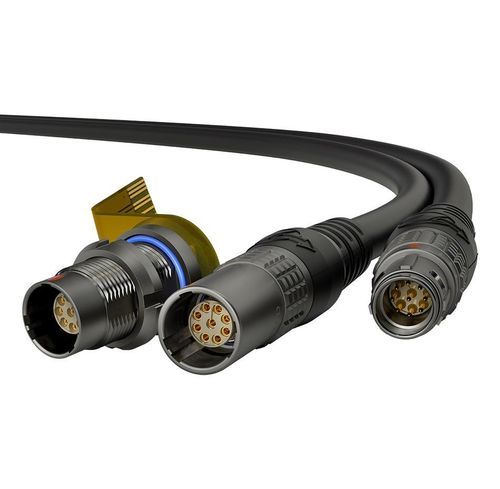

Connettore ibrido OPTIMA D Series

di datidi alimentazione elettricaper il settore aerospaziale

Descrizione del prodotto
L'ultima innovazione di LEMO, la serie OPTIMA D, combina ingegneria ad alte prestazioni con un design compatto e leggero, progettato per gli ambienti più esigenti. Sviluppato per la difesa, l'aerospaziale e i sistemi critici, offre protezione IP68 anche quando non è collegato, un robusto sistema di accoppiamento cieco a 5 speroni e un design modulare per un'integrazione senza soluzione di continuità. Rigorosamente testato secondo lo standard MIL-STD-810H, la serie OPTIMA D offre affidabilità robusta e flessibilità di progettazione, tutto in un formato compatto.

Ottimizzato per sistemi militari, aerospaziali e tattici
La serie D offre la soluzione di connettività in miniatura ideale per applicazioni indossabili dai soldati, come radio, cuffie, fotocamere e dispositivi di miglioramento visivo. Progettato con un'eccezionale resistenza alle vibrazioni, è anche la scelta perfetta per applicazioni UAV o aerospaziali.

Design compatto e in miniatura

• La spina sovrastampata è il 25% più corta della serie standard LEMO
• I piccoli diametri delle spine ottimizzano l'integrazione in spazi ristretti
• Alta densità di contatti: fino a 32 contatti in un formato compatto

Prestazioni robuste e affidabili

• Testato secondo MIL-STD-810H per resistenza a urti, vibrazioni e ambienti ambientali
• Sigillatura IP68 (20m/2h) anche quando non è collegato
• La schermatura EMI/RFI assicura una trasmissione del segnale pulita e ininterrotta

Design modulare per massima flessibilità

• Scelta di sistemi di chiusura a spinta o a rilascio rapido
• Il robusto sistema di accoppiamento cieco a 5 speroni consente un accoppiamento sicuro e preciso
• Disponibile in cinque dimensioni con più configurazioni:
  • Alta velocità (USB, Ethernet)
  • Potenza/segnale multipolare
  • Soluzioni coassiali
• Integrazione meccanica facile:
  • Montaggio a filo sull'involucro
  • Altezza uniforme del PCB in tutte le dimensioni
• Tre modelli di prese per un'adattamento del sistema semplificato

Caratteristiche principali

• Dimensioni compatte e design in miniatura
• Design robusto che resiste a condizioni difficili
• Alta densità di pin con una vasta gamma di combinazioni
• Prestazioni di sigillatura che garantiscono affidabilità in ambienti umidi, polverosi o sommersi
• Trattamento superficiale scuro e non riflettente con alta resistenza alla corrosione
• Meccanismo di bloccaggio sicuro anche in ambienti ad alta vibrazione
• Conforme a MIL-STD-810H, garantendo prestazioni nelle applicazioni militari più esigenti

Caratteristiche tecniche
Resistenza | > 5000 accoppiamenti
Indice di Protezione Ingress (accoppiato) | IP68 (20m/2h) non accoppiato
Materiale della custodia | Ottone nichelato
Temperatura operativa minima e massima | -55°C/+150°C (presa)
-40°C/+90°C (spina e presa libera)
Nebbia salina | 1000 ore
Vibrazione | 37.8g max, 8 ore
Efficacia della schermatura | > 75 dB fino a 10 MHz
> 40 dB fino a 1 GHz

Servizi di assemblaggio cavi
LEMO offre soluzioni complete che includono selezione dei cavi, assemblaggio meticoloso dei cavi e servizi di sovrastampaggio competenti:
• Soluzioni personalizzate: Esperti in cablaggi complessi e sovrastampaggio di assemblaggi.
• Etichettatura privata: Branding personalizzato per progetti sensibili.
• Certificazioni: IPC-620, ISO 9001, AS9100, MIL-STD-810, e altro.
• Supporto end-to-end: Dal design alla consegna, con un servizio tempestivo e affidabile.

Caratteristiche / specifiche tecniche

• Serie: Serie OPTIMA D
• Applicazione: Militare, Aerospaziale, Tattico, UAV, Elettronica indossabile dai soldati
• Protezione: IP68 (20m/2h) anche non accoppiato
• Accoppiamento: 5 speroni per accoppiamento cieco
• Testato secondo: MIL-STD-810H
• Densità di contatti: fino a 32
• Custodia: Ottone nichelato
• Intervallo di temperatura: -55°C/+150°C (presa), -40°C/+90°C (spina e presa libera)
• Resistenza alla nebbia salina: 1000 ore
• Vibrazione: 37.8g max, 8 ore
• Efficacia della schermatura: >75 dB fino a 10 MHz, >40 dB fino a 1 GHz
• Sistemi di chiusura disponibili: Spinta o rilascio rapido
• Dimensioni: Cinque, con più configurazioni (USB, Ethernet, multipolare, coassiale)
