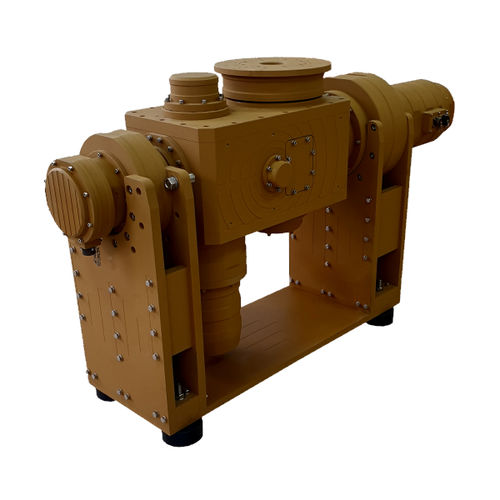

Posizionatore a motore AZL100 series

elettromeccanicoelettromagneticorotativo

Panoramica Quando si considerano i posizionatori di azimut e di elevazione, la nostra serie AZL100 può essere considerata un esempio. Viene utilizzata principalmente come posizionatore d'antenna, ma è adatta anche per altri scopi di posizionamento, come il posizionamento di sensori, l'automazione di fabbrica, le applicazioni di ricerca e sviluppo, ecc. Queste serie sono robuste e in grado di funzionare continuamente in condizioni esterne. La serie AZL100 è in grado di resistere ai carichi dinamici derivanti dall'azione del vento e alle forze statiche dovute ai carichi utili. La serie AZL100 è costituita principalmente da posizionatori a due assi, tipo AZ/EL, azimut e elevazione, in grado di ruotare antenne più pesanti e più larghe. La serie è in grado di eseguire un funzionamento costante erogando una coppia di 828 Nm a una velocità di 6,8 gradi/sec o di 414 Nm a 13,5 gradi/sec, a seconda del modello. In altre parole, questi posizionatori possono far ruotare intorno ai loro assi di elevazione un carico utile sbilanciato (top-mount, supponendo che il centro della massa sia sulla superficie superiore della tavola di rotazione azimutale) con una massa di 400 kg o 200 kg. Si noti che forniamo questi dati di velocità in condizioni di "carico" per dare un'idea delle nostre caratteristiche di coppia e velocità. La nostra serie AZL100 ha una precisione di posizionamento e una ripetibilità nell'intervallo di ±0,02 gradi. Inoltre, soddisfano gli standard militari MIL-STD-810F, come la temperatura di esercizio e di stoccaggio, l'umidità, la pioggia, la formazione di ghiaccio e il congelamento. Applicazioni Posizionamento di antenne e sensori elettro-ottici Tracciamento Applicazioni scientifiche e di R&S Camere anecoiche Misure di antenne Caratteristiche principali Coppia erogata fino a 800 Nm a una velocità di 6,8 gradi/sec. Elevata precisione di posizionamento angolare Ampio intervallo di temperatura operativa Conforme ai requisiti MIL-STD-810F Controllo ad anello chiuso Software di controllo posizionale
