Sensore di corrente con bobina di Rogowski MTCR-100-1000

montato su pannelloa pinzamontato su binario elettrificato

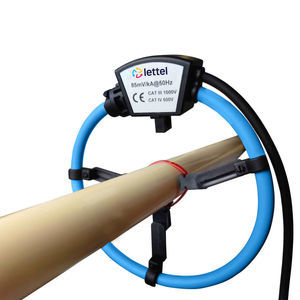

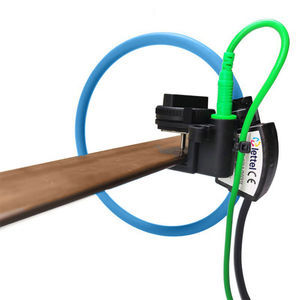

Le bobine Rogowski MTCR combinano precisione e facilità di integrazione: - Elettrico: La bobina di misura Rogowski MTCR-100-1000 misura un intervallo di corrente fino a 1000A. - Fisico: Lunghezza della bobina 395 mm, apertura Ø 100 mm. Montaggio su sbarra collettrice o cavo utilizzando la pinza fornita o accessori di montaggio. Uscite dei cavi di 2 m. Protezione IP68. - Precisione: Classe 0,5% su tutto l'intervallo. - Integrazione: Grazie al loro nucleo apribile, l'installazione del sensore di corrente è possibile senza scollegare i cavi di alimentazione. La loro flessibilità consente un'installazione facile in spazi ristretti o difficili da raggiungere. - Sicurezza: Uscita in mV, quindi nessun riscaldamento o rischio di sovracorrente. - Accessori: MTCR-S3: Supporto di montaggio triaxiale per fissare la bobina Rogowski su un conduttore rotondo come un cavo. MTCR-CU: Cavo di prelievo della tensione da utilizzare con il supporto di montaggio MTCR-CU. MTCR-SV: Cavo di prelievo della tensione da utilizzare con il supporto di montaggio MTCR-CU. - Norme e certificazioni: Norme applicabili: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. Conformità: CE, RoHS, REACh. - Prodotti associati: Lettel offre strumenti di misura con ingressi diretti per bobine Rogowski: – MCX4-34V: contatore trifase per montaggio su guida DIN – MAE-96V: centri di misura per montaggio a pannello. I sensori di corrente Rogowski possono essere collegati: – Direttamente a contatori elettrici modulari MCX4-34V o a centri di misura per montaggio a pannello MAE-96V – A qualsiasi contatore o centro con un ingresso da 1A utilizzando il convertitore MTCR-C-x-1 – A qualsiasi contatore o centro con un ingresso da 5A utilizzando il convertitore MTCR-C-x-5 Gli accessori di montaggio facilitano l'installazione e garantiscono una classe di precisione ottimale: – Montaggio su cavo: MTCR-S3 – Su sbarra collettrice o cavo: MTCR-SV – Con cavo di prelievo della tensione: MTCR-CU Trasduttori MTCR-C: I convertitori trasformano il segnale della bobina in mV in 0-1A o 0-5A, quindi le bobine Rogowski possono essere utilizzate con un contatore o centro con un ingresso da 1A o 5A. - Specifiche tecniche: Intervallo di corrente: fino a 1000A Lunghezza della bobina: 395 mm Diametro di apertura: 100 mm Uscite dei cavi: 2 m Protezione: IP68 Precisione: Classe 0,5% Norme: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 Conformità: CE, RoHS, REACh
