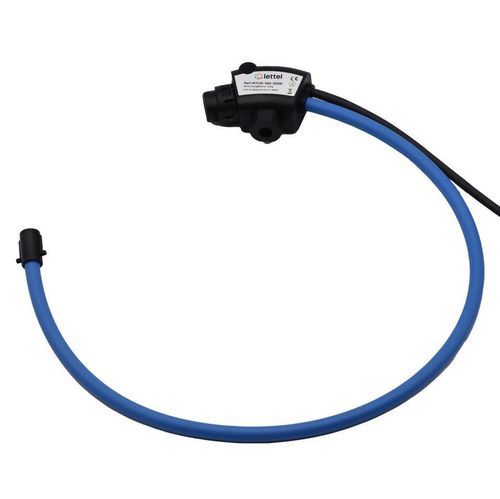

Trasduttore di corrente con bobina di Rogowski MTCR-200-6000

a pinzaflessibile

I loop Rogowski MTCR combinano precisione e facilità di integrazione: - Elettrico: Il loop di misura Rogowski MTCR-200-6000 misura un intervallo di corrente fino a 6000A. - Fisico: Lunghezza del loop 665 mm, apertura Ø 200 mm. Montaggio su sbarra collettrice o cavo utilizzando la pinza fornita o accessori di montaggio. Uscite dei cavi di 2 m. Protezione IP68. - Precisione: Classe 0,5% su tutto l'intervallo. - Integrazione: Grazie al loro nucleo apribile, l'installazione dei loop di corrente è possibile senza scollegare i cavi di alimentazione. La loro flessibilità consente un'installazione facile in spazi ristretti o difficili da raggiungere. - Sicurezza: Uscita in mV, quindi nessun riscaldamento o rischio di sovracorrente. - Prodotti associati: - Trasduttori MTCR-C: I convertitori trasformano il segnale del loop in mV in 0-1A o 0-5A, consentendo così l'uso dei loop Rogowski con un misuratore o un'unità centrale con un ingresso da 1A o 5A. - Unità centrali e misuratori per loop Rogowski: Lettel offre strumenti di misura da associare direttamente ai loop di corrente Rogowski: - MCX4-34V: misuratore modulare trifase - MAE-96V: unità centrali di misura montate a pannello. I nuclei di misura Rogowski possono essere collegati: - Direttamente ai misuratori elettrici modulari MCX4-34V o alle unità centrali di misura montate a pannello MAE-96V - A qualsiasi misuratore o unità centrale con un ingresso da 1A utilizzando il convertitore MTCR-C-x-1 - A qualsiasi misuratore o unità centrale con un ingresso da 5A utilizzando il convertitore MTCR-C-x-5 - Gli accessori di montaggio assicurano una classe di precisione ottimale: - Montaggio su cavo: MTCR-S3 - Su sbarra collettrice o cavo: MTCR-SV - Con cavo di prelievo tensione: MTCR-CU - Accessori: - MTCR-S3: Supporto di montaggio triaxiale per fissare il loop Rogowski su un conduttore rotondo (cavo). - MTCR-CU: Supporto di montaggio per fissare il loop Rogowski su una sbarra collettrice. - MTCR-SV: Cavo di prelievo tensione da utilizzare con il supporto di montaggio MTCR-CU. - Norme e certificazioni: - Norme applicabili: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. - Conformità: CE, RoHS, REACh. - Caratteristiche tecniche / specifiche: - Intervallo di misura della corrente: fino a 6000A - Lunghezza del loop: 665 mm - Diametro di apertura: 200 mm - Montaggio: su sbarra collettrice o cavo (pinza o accessori forniti) - Cavi di uscita: 2 metri - Protezione: IP68 - Classe di precisione: 0,5% - Uscita: mV - Norme: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 - Conformità: CE, RoHS, REACh
