Fresatrice CNC 3 assi KX45 GV2
verticalecon portale fissocon ripiano fisso

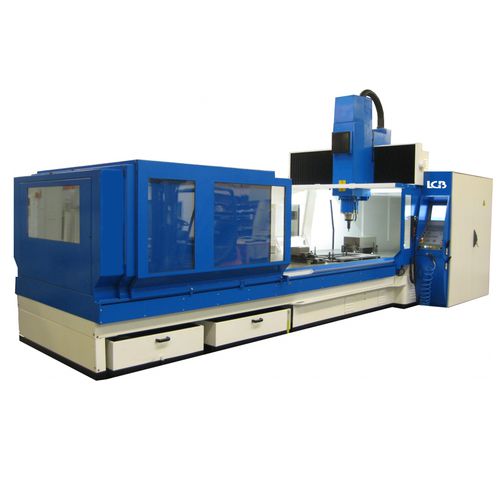

Fresatrice CNC 3 assi - KX45 GV2 - LGB Scop - verticale / con portale fisso / con ripiano fisso
Fresatrice CNC 3 assi - KX45 GV2 - LGB Scop - verticale / con portale fisso / con ripiano fisso
Fresatrice CNC 3 assi - KX45 GV2 - LGB Scop - verticale / con portale fisso / con ripiano fisso - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
con portale fisso, con ripiano fisso, a tavola mobile
Testa del mandrino
HSK-63-A
Numero di utensili
24 utensili
Applicazioni
per l'industria degli stampi, per matrice
Altre caratteristiche
ad alta velocità, di alta precisione, ad alta prestazione, con cambia utensile automatico
Corsa X

3.300 mm
(129,92 in)

Corsa Y

1.500 mm
(59,06 in)

Corsa Z

600 mm
(23,62 in)

Velocità di rotazione

15.000 rpm
(94.248 rad.min-1)

Potenza

30 kW, 36 kW, 51 kW
(40,79 hp, 48,95 hp, 69,34 hp)

Velocità di avanzamento asse X

25.000 mm/min
(16,4 in/s)

Velocità di avanzamento asse Y

25.000 mm/min
(16,4 in/s)

Velocità di avanzamento asse Z-Not Tr-

30.000 mm/min
(19,69 in/s)

Peso massimo utensili

5 kg
(11 lb)

Tempo per cambio utensile

8 s

Peso totale

15.500 kg
(34.171,65 lb)

Lunghezza totale

8.450 mm
(332,7 in)

Larghezza massima

3.500 mm
(137,8 in)

Altezza totale

3.260 mm
(128,3 in)

Descrizione

La struttura a portale della macchina (tavola mobile, bancale fisso, portale e traversa) consente di aumentare la stabilità e la rigidità, potenziate dalla stabilizzazione termica controllata. Gli assi "X", "Y" e "Z" sono dotati di guide a rulli SCHNEEBERGER che garantiscono un'elevata precisione nel posizionamento degli assi.Il pacchetto HEIDENHAIN, che comprende un CN IT 530 HSCI, sistemi di misura lineari assoluti, motori per gli assi e variatori, consente di raggiungere velocità elevate e un'eccellente precisione di taglio in sgrossatura e in finitura, grazie alla perfetta interazione tra l'algoritmo HSM del controllo digitale e le diverse parti della macchina. Questa nuova gamma "GV" è stata sviluppata in stretta collaborazione con i nostri clienti e partner per soddisfare le esigenze di lavorazione nel campo della costruzione di utensili (progettazione di stampi, matrici e modelli), della produzione di parti per l'industria aeronautica e automobilistica e di prodotti meccanici di alta precisione.

---

Traduzione automatica  (Visualizza il testo originale in inglese)
