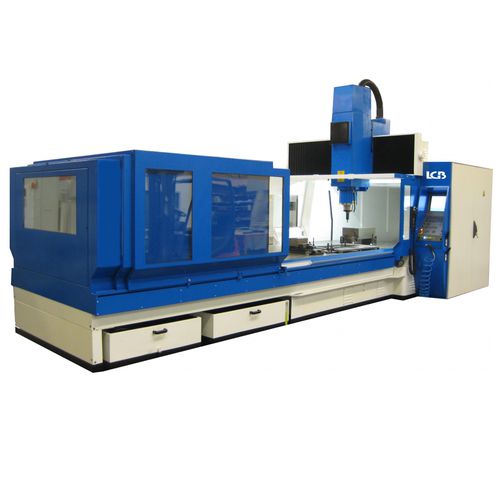

Fresatrice CNC 3 assi KX45 GV1verticalecon portale fissocon ripiano fisso
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- con portale fisso, con ripiano fisso, a tavola mobile
- Testa del mandrino
- HSK F63
- Numero di utensili
- 24 utensili
- Applicazioni
- per l'industria degli stampi, per cambiautensili automatico, per matrice
- Altre caratteristiche
- ad alta velocità, di alta precisione, ad alta prestazione
- Corsa X
3.300 mm
(130 in)- Corsa Y
1.500 mm
(59 in)- Corsa Z
600 mm
(24 in)- Velocità di rotazione
24.000 rpm
(150.796 rad.min-1)- Potenza
20 kW, 25 kW, 51 kW
(27,19 hp, 33,99 hp, 69,34 hp)- Velocità di avanzamento asse X
25.000 mm/min
(16 in/s)- Velocità di avanzamento asse Y
25.000 mm/min
(16 in/s)- Velocità di avanzamento asse Z-Not Tr-
30.000 mm/min
(20 in/s)- Peso massimo utensili
5 kg
(11 lb)- Tempo per cambio utensile
8 s
- Peso totale
15.500 kg
(34.171,65 lb)- Lunghezza totale
8.450 mm
(332,7 in)- Larghezza massima
3.500 mm
(137,8 in)- Altezza totale
3.260 mm
(128,3 in)
Descrizione
La struttura a portale della macchina (tavola mobile, bancale fisso, portale e traversa) consente di aumentare la stabilità e la rigidità, potenziate dalla stabilizzazione termica controllata. Gli assi "X", "Y" e "Z" sono dotati di guide a rulli SCHNEEBERGER che garantiscono un'elevata precisione nel posizionamento degli assi.Il pacchetto HEIDENHAIN, che comprende un CN IT 530 HSCI, sistemi di misura lineari assoluti, motori per gli assi e variatori, consente di raggiungere velocità elevate e un'eccellente precisione di taglio in sgrossatura e in finitura, grazie alla perfetta interazione tra l'algoritmo HSM del controllo digitale e le diverse parti della macchina.
Questa nuova gamma "GV" è stata sviluppata in stretta collaborazione con i nostri clienti e partner per soddisfare le esigenze di lavorazione nel campo della costruzione di utensili (progettazione di stampi, matrici e modelli), della produzione di parti per l'industria aeronautica e automobilistica e di prodotti meccanici di alta precisione.
---
