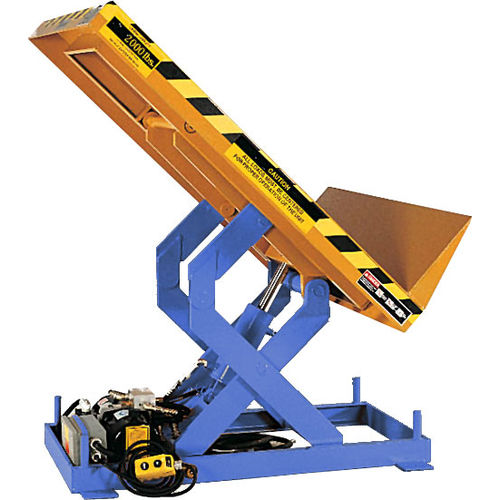

Tavola elevatrice a forbice LPECTL series

elettroidraulicastazionariaper carichi pesanti

I tavoli di sollevamento e inclinazione Max-Compact di Lift Products sono ribaltatori elettroidraulici per impieghi gravosi con capacità da 2.000 a 6.000 libbre, angolo di inclinazione fino a 45° e dimensioni della piattaforma da 24" x 48" a 48" x 48". La serie LPECTL si solleva e si inclina all'interno del proprio telaio di base, consentendo all'operazione di inclinazione di lavorare in un'area minima del pavimento per la massima efficienza. Il sistema idraulico è azionato in salita e in discesa da cilindri a doppio effetto. I rulli delle gambe sono incastrati nel telaio della base e della piattaforma per garantire la massima stabilità. Il meccanismo di inclinazione dell'LPECTL è una combinazione di sollevamento e inclinazione che avviene contemporaneamente all'azionamento del sollevatore. Questo movimento è ottenuto grazie a un'estensione in acciaio incernierata aggiunta ai tradizionali bracci a forbice e fissata in posizione alla piattaforma superiore. Quando il cilindro si estende, i bracci a forbice si chiudono garantendo l'azione di sollevamento, mentre l'estensione incernierata si apre inclinando la piattaforma verso l'operatore. Caratteristiche standard -I rulli delle gambe della base e della piattaforma sono incastrati nel telaio del canale -Motore intermittente TENV da 1 HP montato internamente, a coppia elevata -Tensione di controllo operativa di 24 V -Pulsantiera "UP-DOWN" a pressione costante NEMA-4X -Comandi precablati NEMA-12 con connettori elettrici a tenuta di liquido -Avviatore magnetico, trasformatore di controllo, sovraccarico termico e fusibili -Cavo di alimentazione da 10 piedi. Spina del connettore non inclusa -Labbro alto 12" sull'estremità del perno -Cilindri idraulici a doppio effetto -Piani in acciaio liscio con protezioni di sicurezza diritte -Superfici sgrassate, trattate con primer all'ossido e rifinite con smalto -Cuscinetti autolubrificanti e antifrizione a vita -Pompa ad ingranaggi interna ad alta pressione -Include olio idraulico
