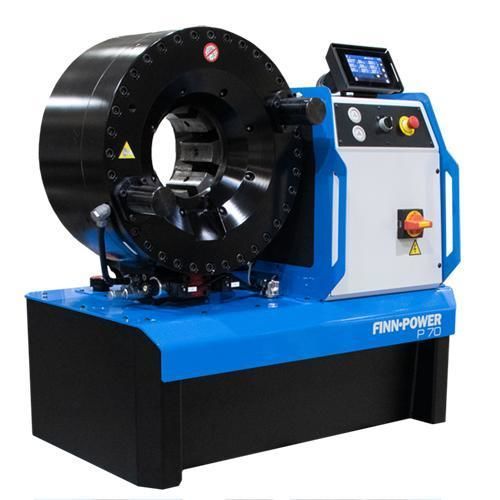

Pressa crimpatrice per tubi flessibili P70SCC

per tubi flessibili idrauliciautomaticaidraulica

Panoramica del prodotto
Il P70SCC è la pressa da banco per crimpatura più grande della sua gamma, con maggiore potenza e un'apertura più ampia per lavorare raccordi pesanti e tubazioni industriali di diametro maggiore. Progettata per l'officina e per applicazioni su tubi industriali da piccoli a medi.

Denominazione breve
Pressa per crimpatura per uso in officina

Caratteristiche

• Controllo: SCC (touchscreen 5")
• Modelli: modello unico disponibile (P70SCC)
• Dotazione standard: matrici adattatrici (cod. 704631); specchio (cod. 720878)
• Opzioni: pedale (cod. 691563); arresto elettrico; dispositivo di arresto meccanico; base porta‑utensili con QuickChange‑tool per matrici P32, 18 sedi (cod. 720198); base porta‑utensili con QuickChange‑tool per matrici P32, 8 sedi per matrici 140 / 6 sedi per matrici 32 (cod. 719124); rastrelliera utensili con QuickChange‑tool (cod. 692740); QuickChange‑tool (cod. 701049)

Serie matrici 145
Nr set | D (mm) | L (mm) | Intervallo crimpatura (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

Serie matrici 140
Nr set | D (mm) | L (mm) | Intervallo crimpatura (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

Serie matrici 32
Nr set | D (mm) | L (mm) | Intervallo crimpatura (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

Note
* In base al raccordo. 1) Con matrici standard. L'intervallo di crimpatura può essere aumentato con matrici speciali. 2) Valore teorico con ciclo di 10 mm. 3) L'apertura massima è la corsa totale delle matrici. Sommare questo valore al diametro minimo di crimpatura del set utilizzato. Il risultato è l'apertura massima della macchina con il set in posizione.

Caratteristiche tecniche

• Ø max crimpatura (mm/pollice): 124 / 4.88
• Forza massima di crimpatura: 4000 kN (400 tonnellate)
• Tempo ciclo (10 mm): 6.8 s (teorico)
• Dimensione tubo idraulico (pollice): 3 *
• Dimensione tubo industriale (pollice): 4.88 *
• Serie matrici: 32 / 140
• Apertura max (mm): +60
• Apertura max senza matrici (mm): 200
• Matrici master D/L (mm): 140 / 155
• Matrici master D/L (pollice): 5.52 - 6.1
• Potenza motore: 5.5 kW / 7.5 HP
• Volume serbatoio olio: 80 l
• Dimensioni (LxWxH) mm: 912 x 559 x 907
• Dimensioni (LxWxH) pollice: 35.9 x 22 x 35.7
• Peso: 461 kg / 1014 lbs
