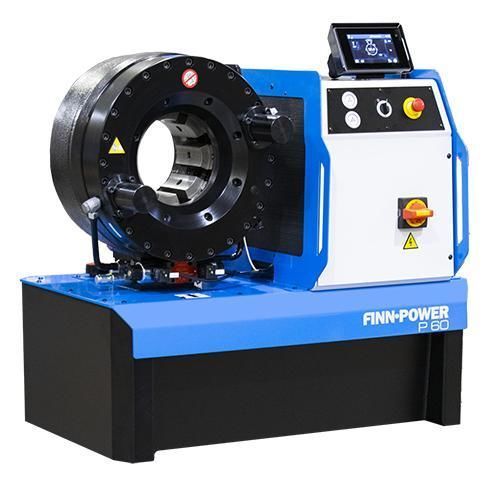

Pressa crimpatrice per tubi flessibili P60

automaticaidraulicaelettroidraulica

Panoramica
La P60 è una macchina da officina per crimpatura progettata per accoppiamenti tipo camlock di grandi dimensioni e per tubazioni idrauliche e industriali di piccola-media portata. Offre un diametro di apertura aumentato e lo spegnimento idraulico automatico in inattività per risparmiare energia e ridurre il rumore. Il controllo SCC fornisce connettività e interfaccia visiva con funzione di crimpatura a passi come standard; MS è l'opzione di controllo base.

Controllo e caratteristiche principali

• Controllo: MS
• Controllo: SCC (touchscreen 5 pollici)
• Spegnimento idraulico automatico in inattività
• Funzione di crimpatura a passi (SCC)
• Adatta per accoppiamenti camlock e tubazioni industriali
• Nessun altro modello disponibile

Caratteristiche standard (MS)

• Adattatori per matrici serie 32 (rif. 402604)
• Fine corsa posteriore meccanico (rif. 720194)

Caratteristiche standard (SCC)

• Adattatori per matrici serie 32 (rif. 402604)

Opzioni (MS)

• Pedale (rif. 676906)
• Specchio (rif. 720200)
• Base porta-utensili con QuickChange per matrici P32, 18 alloggi (rif. 720198)
• Base porta-utensili con QuickChange per matrici P32, 8 alloggi per matrici 140 / 6 alloggi per matrici 32 (rif. 719124)
• Portautensili con QuickChange (rif. 692740)
• Utensile QuickChange per matrici serie 32 (rif. 701049)

Opzioni (SCC)

• Pedale (rif. 691563)
• Specchio (rif. 720200)
• Fine corsa posteriore meccanico (rif. 720194)
• Fine corsa posteriore elettrico (rif. 720195)
• Base porta-utensili con QuickChange per matrici P32, 18 alloggi (rif. 720198)
• Base porta-utensili con QuickChange per matrici P32, 8 alloggi per matrici 140 / 6 alloggi per matrici 32 (rif. 719124)
• Portautensili con QuickChange (rif. 692740)
• Utensile QuickChange per matrici serie 32 (rif. 701049)

Dati tecnici
Ø max di crimpatura (matrici standard): 124 mm / 4,88 in
Ø max con matrici master: 150 mm / 5,9 in
Forza massima di crimpatura: 2600 kN (260 tonnellate)
Apertura massima senza matrici: 204 mm; apertura aggiuntiva con matrici: +64 mm
Serie matrici: 32 / 140
Matrice master D/L: 140 / 120 mm (5,52–4,73 in)
Potenza motore: 4,0 kW / 5,5 HP
Capacità serbatoio olio: 80 l
Tempo ciclo (teorico, 10 mm): 5,8 s
Dimensioni (L x W x H): 865 x 553 x 871 mm (34,1 x 21,8 x 34,3 in)
Peso: 298 kg / 656 lbs
Note: L'intervallo di crimpatura può essere aumentato con matrici speciali. L'apertura massima è il corso totale delle matrici; aggiungere al diametro minimo della matrice utilizzata.

Kit matrici serie 140

• 18860/84/110 — D 84 mm, L 110 mm — intervallo 84,0–92,0 mm
• 18860/92/110 — D 92 mm, L 110 mm — intervallo 92,0–100,0 mm
• 18860/100/110 — D 100 mm, L 110 mm — intervallo 100,0–108,0 mm
• 18860/108/110 — D 108 mm, L 110 mm — intervallo 108,0–116,0 mm
• 18860/116/110 — D 116 mm, L 110 mm — intervallo 116,0–124,0 mm

Kit matrici serie 32

• 18506/10 — D 10 mm, L 55 mm — intervallo 10,0–12,0 mm
• 18506/12 — D 12 mm, L 55 mm — intervallo 12,0–14,0 mm
• 18506/14 — D 14 mm, L 55 mm — intervallo 14,0–16,0 mm
• 18506/16 — D 16 mm, L 55 mm — intervallo 16,0–19,0 mm
• 18212/19 — D 19 mm, L 55 mm — intervallo 19,0–22,0 mm
• 18506/22 — D 22 mm, L 70 mm — intervallo 22,0–26,0 mm
• 18506/26 — D 26 mm, L 70 mm — intervallo 26,0–30,0 mm
• 18506/30 — D 30 mm, L 70 mm — intervallo 30,0–34,0 mm
• 18506/34 — D 34 mm, L 75 mm — intervallo 34,0–39,0 mm
• 18506/39 — D 39 mm, L 75 mm — intervallo 39,0–45,0 mm
• 18506/45 — D 45 mm, L 90 mm — intervallo 45,0–51,0 mm
• 18506/51 — D 51 mm, L 90 mm — intervallo 51,0–57,0 mm
• 18506/57 — D 57 mm, L 100 mm — intervallo 57,0–63,0 mm
• 18506/63/110 — D 63 mm, L 110 mm — intervallo 63,0–69,0 mm
• 18506/69/110 — D 69 mm, L 110 mm — intervallo 69,0–75,0 mm
• 18506/74/110 — D 74 mm, L 110 mm — intervallo 74,0–80,0 mm
• 18506/78/110 — D 78 mm, L 110 mm — intervallo 78,0–87,0 mm

Specifiche tecniche

• Modello: P60
• Marca: Finn-Power
• Ø max di crimpatura (matrici standard): 124 mm / 4,88 in
• Ø max con matrici master: 150 mm / 5,9 in
• Forza massima: 2600 kN (260 tonnellate)
• Apertura massima senza matrici: 204 mm; apertura aggiuntiva: +64 mm
• Serie matrici: 32 / 140
• Dimensioni matrice master (D/L): 140 / 120 mm (5,52–4,73 in)
• Potenza motore: 4,0 kW / 5,5 HP
• Capacità serbatoio olio: 80 l
• Tempo ciclo (teorico, 10 mm): 5,8 s
• Dimensioni (L x W x H): 865 x 553 x 871 mm
• Peso: 298 kg / 656 lbs
