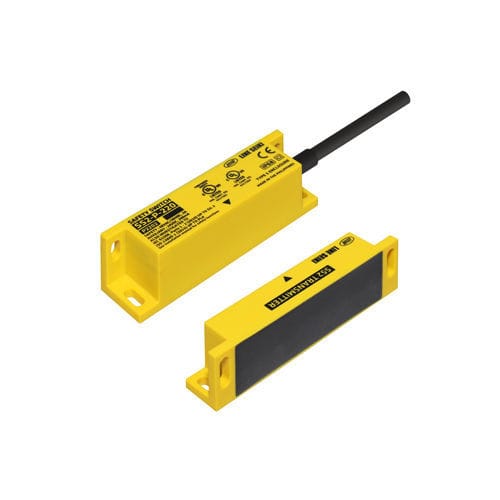

Interruttore unipolare SS2-P-2 series

IP68SIL 2IEC

Interruttore di sicurezza senza contattoPlasticaStand-aloneRelè di sicurezza combinabileCaratteristichePLd per ISO 13849-1 in applicazioni stand-aloneMonitoraggio incrociato tra due canaliPossono essere collegate più unità a un'unità relè di sicurezzaModelliModelliUscita di sicurezzaUscita ausiliariaMateriale della custodiaSS2-P-210RelèN.O. Contatto x 2N.C. (Uscita SSR) x 1Poliammide 66 (PA66)SS2-P-220N.C. (Uscita PNP a collettore aperto) x 1SS2-P-230N.C.(Uscita collettore aperto NPN) x 1SpecificheTensione di alimentazioneDC24V (-15%/+10%)Distanze di funzionamentoDistanza di funzionamento nominale: 12mmDistanza di attivazione garantita: 10mmDistanza di disattivazione garantita: 15mmIsteresi: 2mmPrecisione di ripetizione: <5%Protezione di sicurezza in uscitaFusibile interno 2ATemperatura di funzionamento-25 - +60°CTipoLivello di codifica (ISO 14119)4 / BassoMTTFd>100 anniNorme rispettateISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHSDettagli delle specifiche del modelloModelliSS2-P-210SS2-P-220SS2-P-230Uscita di sicurezzaN.O. Contatto x 2 (AC48V 2A (AC uso generale) / DC30V 2A (DC resistivo) / DC5V 10mA Min.)Uscita ausiliaria (x1)N.C. x 1 (uscita SSR)N.C. x 1 (uscita PNP collettore aperto)N.C. x 1 (uscita NPN collettore aperto)DC24V 200mA Max.Configurazione dei contattiCorrente di funzionamento60mA215mA60mUnità di sicurezza a relèPuò essere utilizzata in combinazione con SM1-301 di Line SeikiDimensioniUnità di trasmissione: 92 x 25 x 17 mmUnità di ricezione: 92 x 25 x 24,5 mmDimensioniPesoUnità di trasmissione: 80gUnità di ricezione (incluso il cavo): 230gClasse di protezioneIP68PLPLd (sicurezza Cat.3), SIL 2: Stand-alone (sicurezza)), SIL 2: Stand-alone o con l'unità di sicurezza a relè "SM1-301"*Possono essere collegati in serie da 2 a 25 interruttori di sicurezzaPLd (Safety Ca.3), SIL3: Combinato con l'unità di sicurezza a relè "SM1-301"*1 interruttore di sicurezzaSpecifiche tecniche/CaratteristicheInterruttore di sicurezza senza contatto per portePLd per ISO 13849-1 in applicazioni stand-aloneMonitoraggio incrociato tra due canaliPossono essere collegate più unità a un'unità di sicurezza a relèInvolucro in plastica (poliammide 66)Uscita relè: Contatto N.A. x 2Uscita ausiliaria: N.C. (uscita SSR, PNP o NPN a collettore aperto) x 1Alimentazione: DC24V (-15%/+10%)Temperatura di funzionamento: da -25 a +60°CClasse di protezione: IP68Conforme a ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHS
