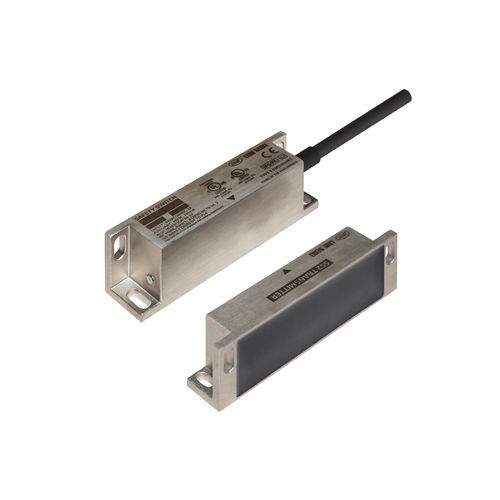

Interruttore di sicurezza SS2-OX-2 series

multipolarea tenuta stagnaIP69K

Interruttore di sicurezza senza contattoInossidabileStand-aloneRelè di sicurezza combinabileCaratteristichePLd per ISO 13849-1 in applicazioni stand-aloneMonitoraggio incrociato tra due canaliPossibilità di collegare più unità a un'unità relè di sicurezzaRobusto alloggiamento in acciaio inossidabileModelliModelliUscita di sicurezzaUscita ausiliariaMateriale dell'alloggiamentoSS2-OX-210RelèN.O. Contatto x 2N.C. (uscita SSR) x 1Equivalente aSUS316L(SCS16)SS2-OX-220N.C.(uscita PNP a collettore aperto) x 1SS2-OX-230N.C.(Uscita collettore aperto NPN) x 1SpecificheTensione di alimentazioneDC24V (-15%/+10%)Distanze di funzionamentoDistanza di funzionamento nominale: 12mmDistanza di accensione assicurata: 10mmDistanza di spegnimento assicurata: 15mmIsteresi: 2mmPrecisione di ripetizione: <5%Protezione di sicurezza in uscitaFusibile interno 2ATemperatura di funzionamento-25 - +60°CTipoLivello di codifica (ISO 14119)4 / BassoMTTFd>100 anniNorme rispettateISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHSDettaglio delle specifiche del modelloModelliSS2-OX-210SS2-OX-220SS2-OX-230Uscita di sicurezzaN.O. Contatto x 2 (AC48V 2A (AC uso generale) / DC30V 2A (DC resistivo) / DC5V 10mA Min.)Uscita ausiliaria (x1)N.C. x 1(Uscita SSR)N.C. x 1(Uscita collettore aperto PNP)N.C. x 1 (uscita collettore aperto NPN)DC24V 200mA Max.Configurazione dei contattiCorrente di funzionamento60mA215mA60mUnità relè di sicurezzaPuò essere utilizzata in combinazione con SM1-301 di Line SeikiDimensioniUnità trasmittente: 92 x 29 x 18 mmUnità ricevente: 92 x 29 x 24 mmDimensioniPesoUnità trasmittente: 190gUnità ricevente (cavo incluso) : 370gClasse di protezioneIP69KPLd (Sicurezza Cat.3), SIL 2: Stand-alone o con l'unità di sicurezza a relè "SM1-301"*Possono essere collegati in serie da 2 a 25 interruttori di sicurezzaPLd (Sicurezza Ca.3), SIL3: Combinato con l'unità di sicurezza a relè "SM1-301"*1 interruttore di sicurezzaSpecifiche tecniche chiave:Tensione di alimentazione: DC24V (-15%/+10%)Distanza operativa: 12 mm (ON: 10 mm, OFF: 15 mm, isteresi: 2 mm, precisione di ripetizione: <5%)Uscita di sicurezza: Contatto N.A. x 2 (AC48V 2A / DC30V 2A / DC5V 10mA Min.)Uscita ausiliaria: N.C. x 1 (uscita a collettore aperto SSR/PNP/NPN, DC24V 200mA Max.)Corrente di funzionamento: 60mA/215mATemperatura di funzionamento: -25 - +60°Classificazione di protezione: IP69KEmateriale di chiusura: Equivalente a SUS316L (SCS16)Standard rispettati: ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL 60947-1/5-2, CSA C22.2 No. 60947-1/5-2, CE, RoHSMTTFd: >100 anniPLd (Sicurezza Cat.3), SIL 2/3 (con SM1-301)
