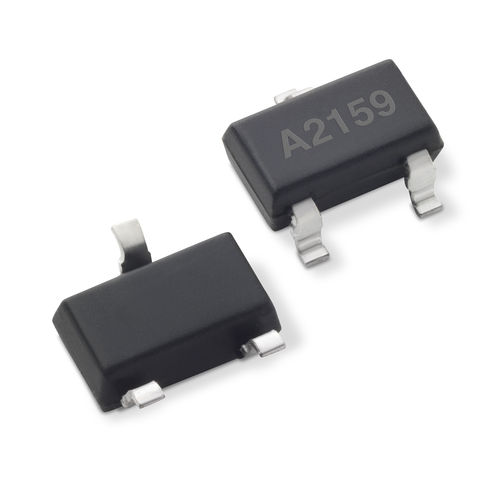

Sensore di campo magnetico TMR LF series

a basso consumo energetico

L'interruttore TMR è un interruttore magnetico digitale che integra la tecnologia Tunneling Magnetoresistance (TMR) e la tecnologia CMOS per fornire un interruttore digitale a comando magnetico ad alta sensibilità e a bassissimo consumo energetico. Il dispositivo contiene un sensore magnetico TMR e un circuito di elaborazione del segnale CMOS all'interno dello stesso package, che comprende un generatore di tensione TMR on-chip per un rilevamento magnetico preciso, un amplificatore e un comparatore di tensione TMR e un trigger Schmitt per fornire un'isteresi di commutazione per la reiezione del rumore. Un regolatore interno di band gap viene utilizzato per fornire una tensione di alimentazione compensata in temperatura per i circuiti interni, consentendo un'ampia gamma di tensioni di alimentazione. È disponibile nel contenitore SOT23-3. Caratteristiche e vantaggi: - La tecnologia TMR supporta Bop di 5, 7, 10, 14 o 17 Gauss - Consumo di energia bassissimo: 200nA con risposta a 50 Hz o 1,5 uA con risposta a 1 kHz - Direzioni di rilevamento dell'asse X o Z disponibili. - Modalità operative unipolari, onnipolari o bipolari (latching) disponibili - Eccellente stabilità termica - Disponibilità di uscita Open Drain o Push Pull - Pacchetto SOT23-3 Applicazioni: - Interruttori di prossimità - Contatori di utilità, compresi quelli di gas, acqua e calore - Rilevamento di posizione e velocità - Controllo di motori e ventilatori - Interruttori a stato solido
