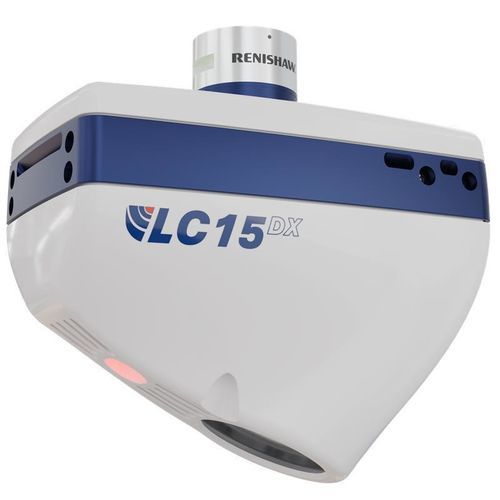

Testa di scansione laser compatta LC15DX

Panoramica
Lo scanner laser ad alta precisione LC15Dx è caratterizzato da una linea laser di dimensioni ridotte e da un numero maggiore di punti lungo tale linea per una risoluzione più elevata, che lo rendono lo scanner laser più preciso attualmente disponibile sul mercato. L'LC15Dx si adatta perfettamente alla digitalizzazione di oggetti compatti o dettagliati, con una maggiore densità di punti e tolleranze più strette, sia per le superfici che per gli elementi. Per questo motivo, l'LC15Dx viene spesso utilizzato per l'ispezione di parti di alta precisione. L'LC15Dx colma il divario tra l'accuratezza del laser scanner e quella della sonda tattile, rendendolo una valida alternativa alla sonda tattile per un numero crescente di applicazioni CMM di alta precisione. Nei test, l'LC15Dx ha raggiunto la precisione associata all'uso di una sonda tattile su una CMM. L'errore di tastatura di 1,9 µm rispecchia la precisione che ci si aspetta utilizzando una CMM dotata di una sonda tattile. A differenza di una sonda tattile, però, l'LC15Dx utilizza la triangolazione laser 3D senza contatto per misurare direttamente la superficie ed eliminare gli errori di compensazione della sonda.
Tabella tecnica
Tipo di scanner: Linea
Punti/secondo: 75 000
Velocità di scansione: 80 Hz
Punti per linea: 900
Risoluzione: 22 µm

Caratteristiche / specifiche tecniche

• Linea laser di dimensioni ridotte e maggiore densità di punti lungo la linea per alta risoluzione
• Adatto alla digitalizzazione di oggetti compatti o dettagliati
• Utilizzato per l'ispezione di parti di alta precisione
• Alternative alla sonda tattile per applicazioni CMM ad alta precisione
• Errore di tastatura: 1,9 µm
• Triangolazione laser 3D senza contatto per misurazione diretta della superficie
• Eliminazione degli errori di compensazione della sonda
• Punti/secondo: 75 000
• Velocità di scansione: 80 Hz
• Punti per linea: 900
• Risoluzione: 22 µm
• 10 anni di garanzia sulla precisione originale
