Testa di scansione laser XC65DX

Panoramica

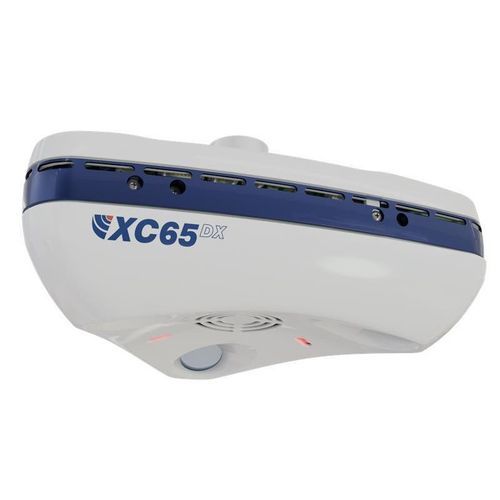

Il XC65DX è un cross scanner che integra tre strisce laser in un unico sensore. I tre laser sono distanziati di 120° e osservano il pezzo da tre angolazioni, consentendo di acquisire con una singola scansione l'equivalente di tre passaggi di uno scanner lineare. La variante a lunga distanza mantiene questi vantaggi e migliora l'accesso a geometrie incassate o nascoste, con una distanza massima di acquisizione fino a 170 mm (7,1"). Adatto all'ispezione di superfici complesse e lamiera, il XC65DX è impiegato comunemente nell'ispezione BIW, nella misura gap & flush e nell'ispezione di fusioni della trasmissione. Viene frequentemente montato su CMM a braccio orizzontale per la metrologia di produzione.

Caratteristiche principali

• Progetto a tripla striscia laser (tre laser in un sensore, spaziatura 120°)
• Una singola scansione offre una densità di dati equivalente a tre scansioni lineari
• Capacità a lunga distanza per accedere ad aree nascoste o incassate (fino a 170 mm / 7,1")
• Adatto per scanalature, fori, profili, superfici di cavità e geometrie complesse di grandi dimensioni
• Usi comuni: ispezione BIW, misura gap & flush, ispezione di fusioni della trasmissione; integrazione su CMM a braccio orizzontale

Specifiche tecniche

• Tipo di scanner: Cross
• Punti/secondo (modalità cross scanner): 3 x 25.000
• Punti/secondo (modalità linea singola): 1 x 75.000
• Velocità di scansione: 75 Hz
• Punti per linea: 900
• Distanza massima di acquisizione (lunga distanza): fino a 170 mm (7,1")
• Spaziatura laser: 120°

Applicazioni tipiche

• Ispezione di scanalature, fori e profili su lamiere
• Misura gap & flush su carrozzerie (BIW)
• Ispezione di fusioni della trasmissione
• Scansione sopra morsetti e all'interno di cavità su CMM di produzione
