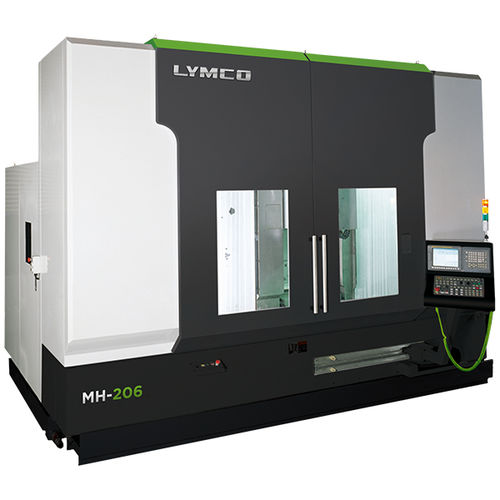

Centro di lavoro CNC 3 assi MH series
verticalea montante mobile40 utensili

centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
a montante mobile
Numero di utensili
40 utensili
Corsa X

Min.: 2.000 mm
(79 in)

Max.: 8.000 mm
(315 in)

Corsa Y

550 mm, 700 mm, 800 mm
(22 in, 28 in, 31 in)

Corsa Z

600 mm, 800 mm, 1.000 mm
(24 in, 31 in, 39 in)

Velocità di rotazione

6.000 rpm, 8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)

Potenza

15 kW, 18,5 kW, 22 kW
(20,39 hp, 25,15 hp, 29,91 hp)

Velocità di avanzamento asse X

16.000 mm/min, 24.000 mm/min
(10 in/s, 16 in/s)

Velocità di avanzamento asse Y

24.000 mm/min
(16 in/s)

Velocità di avanzamento asse Z-Not Tr-

24.000 mm/min
(16 in/s)

Peso totale

Min.: 15.000 kg
(33.069,34 lb)

Max.: 59.000 kg
(130.072,73 lb)

Descrizione

I centri di lavoro a colonna mobile della serie MH sono progettati per l'applicazione di soluzioni di fresatura e lavorazione orizzontale multifunzione. Questa serie di centri di lavoro può essere equipaggiata con controlli Fanuc, Heidenhain, Siemens o Mitsubishi. Il vantaggio principale di questa struttura di macchina a tavola fissa e colonna mobile è la produzione costante di pezzi lunghi. La tavola di lavoro fissa consente di utilizzare senza sforzo vari dispositivi per facilitare l'impostazione degli utensili. L'aumento della produttività consentirà alle officine di trasformare rapidamente i pezzi. L'orientamento orizzontale del mandrino è noto per la gestione e l'evacuazione dei trucioli. Per risolvere la sfida di un elevato mix di prodotti e di un basso volume, la macchina a colonne mobili LYMCO consente la lavorazione di più pezzi alla volta. Il separatore di zone standard e la zona di lavoro multipla preimpostata dal CNC consentono di caricare e scaricare simultaneamente mentre la macchina taglia in una zona di lavoro diversa. I clienti hanno esigenze diverse. Ad esempio, il piano di lavoro fisso staccabile consente una configurazione a pavimento, una doppia tavola rotante come centro di fresatura a doppia stazione o addirittura una lunghezza maggiore come macchina per la produzione di viti. I clienti che puntano a un'elevata produttività possono utilizzare la natura stazionaria del tavolo di lavoro per implementare soluzioni di automazione avanzate, dal controllo automatico dell'inventario ai robot di rifornimento guidato, fino al carico e scarico automatico, al taglio e all'ispezione. Ottimizzato per il taglio di pezzi lunghi in posizione orizzontale Il centro di lavoro a colonna mobile MH ha i 3 assi che viaggiano tutti su e lungo la struttura della colonna.

---
