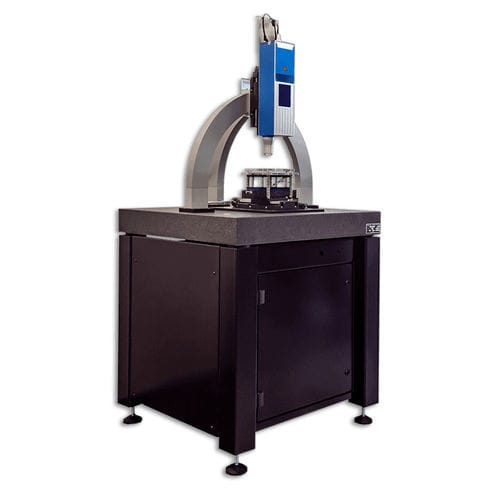

Sistema di ispezione 3D MV.EYE CR1

confocaledi misuradi superficie

Sistema di ispezione superficiale 3D ad alta precisione MV.EYE CR1 Il sistema di ispezione MV.EYE CR1 consente di scansionare le superfici di prodotti e componenti in modo rapido e preciso grazie a un sensore di linea confocale cromatico 3D. Con 192 punti di misura in linea e una frequenza di misura fino a 6.000 Hz, è possibile scansionare rapidamente anche aree di ispezione più grandi con una densità di punti molto elevata. I processi di ispezione che richiedono fino a diverse ore con i classici sensori di punti confocali possono essere implementati in pochi minuti con il nuovo sistema di ispezione MV.EYE CR1. ispezione di superfici 3D con risoluzione di 20 nm I campi di applicazione vanno dall'ispezione della superficie e della forma dei wafer, all'ispezione dei difetti e della rugosità delle parti metalliche, all'ispezione della forma dei componenti stampati a iniezione di precisione, fino alla misurazione degli spazi nei processi di assemblaggio di prodotti di alta qualità. Se il campo di misura z del sensore non è sufficiente, può essere ampliato quasi a piacere spostando il sensore in verticale. Il sistema di ispezione per processi produttivi automatizzati I precedenti processi di ispezione con sensori puntiformi possono essere ridotti da ore a minuti con la nuova piattaforma MV.EYEC CR1. I dati di superficie 3D generati raggiungono una risoluzione di 20 nm in z. Grazie a una combinazione intelligente e modulare di diverse ottiche ad alte prestazioni, è possibile eseguire un'ampia gamma di ispezioni, rendendo il sistema di ispezione una soluzione completa e affidabile in vari settori di applicazione.
