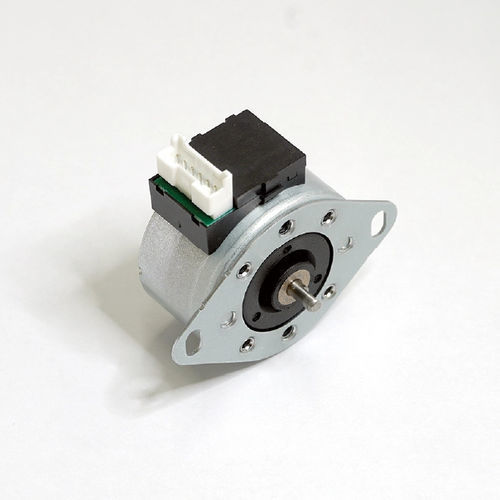

Motore passo-passo K series

12 V24 Vindustriale

Panoramica del prodotto
Motori passo-passo a ciclo aperto che funzionano senza sensori di posizione. Progettati per soddisfare diverse esigenze e agevolare l'integrazione di sistemi a costi contenuti. Utilizzi tipici: stampanti, fotocopiatrici, scanner e applicazioni di controllo generali.

KFL20M
Dimensioni: Diametro esterno: φ20 mm; Spessore: 13,2 mm
Angolo di passo: 15°
Tipo di azionamento: Bipolare
Resistenza: 12,5 Ω, 34,5 Ω
Coppia dinamica (circa): fino a 0,9 cN·m

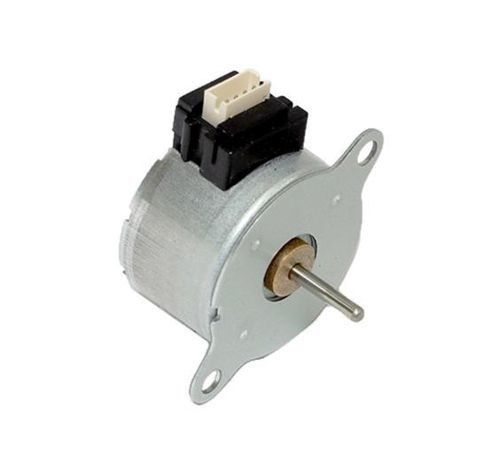

KFL25L
Dimensioni: Diametro esterno: φ25 mm; Spessore: 15,8 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 32 mm
Tipo di filo (lead): disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KJL35S
Dimensioni: Diametro esterno: φ35 mm; Spessore: 15,2 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 42 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KJL35L
Dimensioni: Diametro esterno: φ35 mm; Spessore: 19,6 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 42 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KCL42S
Dimensioni: Diametro esterno: φ42 mm; Spessore: 16 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 49,5 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KBL42S
Dimensioni: Diametro esterno: φ42 mm; Spessore: 16 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 49,5 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KBL42L
Dimensioni: Diametro esterno: φ42 mm; Spessore: 22,9 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 49,5 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KFL42L
Dimensioni: Diametro esterno: φ42 mm; Spessore: 23,9 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 49,5 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KFL49L / KXL49L
Dimensioni: Diametro esterno: φ49 mm; Spessore: 29,5 mm
Angolo di passo: 7,5°
Paternità di fissaggio standard: 59,5 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

KVL35S
Dimensioni: Diametro esterno: φ35 mm; Spessore: 8,9 mm
Angolo di passo: 3,75°
Paternità di fissaggio standard: 42 mm
Tipo di filo: ① sì ② no
Tipo di connettore: ① no ② sì
Tipo di azionamento: ① Bipolare ② Unipolare

KDL42S
Dimensioni: Diametro esterno: φ42 mm; Spessore: 16 mm
Angolo di passo: 3,75°
Paternità di fissaggio standard: 49,5 mm
Tipo di filo: disponibile
Tipo di connettore: disponibile
Tipo di azionamento: ① Bipolare ② Unipolare

Applicazioni

• Stampanti
• Fotocopiatrici
• Scanner
• Applicazioni di controllo generiche

Caratteristiche / Specifiche tecniche

• Motore in anello aperto funzionante senza sensori di posizione
• Gamma diametro esterno: φ20 mm – φ49 mm (a seconda del modello)
• Gamma spessori: 8,9 mm – 29,5 mm (a seconda del modello)
• Varianti di angolo di passo: 3,75°, 7,5°, 15°
• Tipi di azionamento: Bipolare, Unipolare (a seconda del modello)
• Perni di fissaggio standard: principalmente 32, 42, 49,5, 59,5 mm (per modello)
• Disponibilità di filo/connettore variabile per modello
• Esempi rappresentativi di resistenza: 12,5 Ω, 34,5 Ω (es. KFL20M)
• Riferimento coppia dinamica (a seconda del modello): fino a ~0,9 cN·m (es. KFL20M)
