Motore passo-passo KJL35S

compattoad alta coppia

Panoramica del prodotto
Motori passo-passo ad anello aperto, senza sensore, progettati per il controllo del movimento compatto ed economico. Adatti per stampanti, fotocopiatrici, scanner e applicazioni di controllo generale.

KFL20M

• Diametro esterno: φ20 mm; Spessore: 13,2 mm
• Angolo di passo: 15°
• Tipo di azionamento: Bipolare
• Resistenza: 12,5 Ω / 34,5 Ω
• Coppia rappresentativa: fino a 0,9 cN·m

KFL25L

• Diametro esterno: φ25 mm; Spessore: 15,8 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 32 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

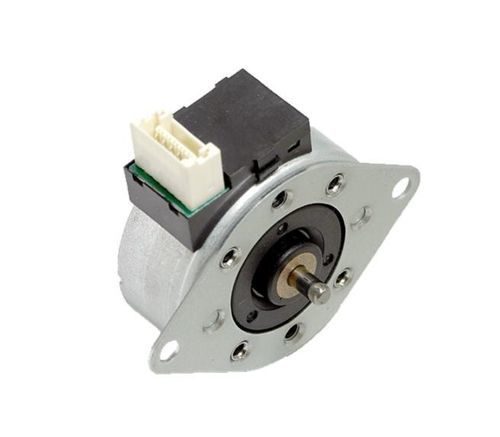

KJL35S

• Diametro esterno: φ35 mm; Spessore: 15,2 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 42 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

KJL35L

• Diametro esterno: φ35 mm; Spessore: 19,6 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 42 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

KCL42S

• Diametro esterno: φ42 mm; Spessore: 16 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 49,5 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

KBL42S

• Diametro esterno: φ42 mm; Spessore: 16 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 49,5 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

KBL42L

• Diametro esterno: φ42 mm; Spessore: 22,9 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 49,5 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

KFL42L

• Diametro esterno: φ42 mm; Spessore: 23,9 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 49,5 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

KFL49L / KXL49L

• Diametro esterno: φ49 mm; Spessore: 29,5 mm
• Angolo di passo: 7,5°
• Interasse di montaggio standard: 59,5 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

KVL35S

• Diametro esterno: φ35 mm; Spessore: 8,9 mm
• Angolo di passo: 3,75°
• Interasse di montaggio standard: 42 mm
• Tipo cavo: ① sì ② —
• Connettore: ① — ② sì
• Opzioni di azionamento: ① Bipolare ② Unipolare

KDL42S

• Diametro esterno: φ42 mm; Spessore: 16 mm
• Angolo di passo: 3,75°
• Interasse di montaggio standard: 49,5 mm
• Tipo cavo: disponibile
• Connettore: disponibile
• Opzioni di azionamento: ① Bipolare ② Unipolare

Specifiche tecniche

• Categoria prodotto: Motore passo-passo (anello aperto, senza sensore)
• Applicazioni tipiche: Stampanti, fotocopiatrici, scanner, controllo del movimento generale
• Modelli disponibili: KFL20M, KFL25L, KJL35S, KJL35L, KCL42S, KBL42S, KBL42L, KFL42L, KFL49L/KXL49L, KVL35S, KDL42S
• Angoli di passo rappresentativi: 3,75° / 7,5° / 15° (variano per modello)
• Diametri esterni rappresentativi: φ20 mm – φ49 mm (variano per modello)
• Opzioni di azionamento: Bipolare, Unipolare (variano per modello)
• Interasse di montaggio standard: variabile per modello (es. 32, 42, 49.5, 59.5 mm)
• Disponibilità cavo / connettore: varia per modello (indicato: disponibile / —)
