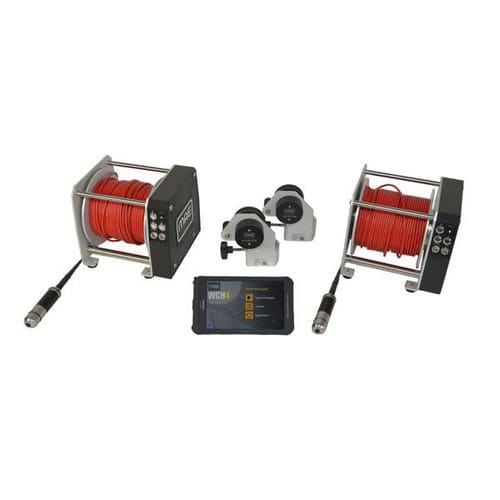

Sistema di monitoraggio per pali di fondazione WCH4

ad ultrasuonimodularein tempo reale

WCH4 è una innovativa strumentazione modulare wireless per indagini cross-hole su pali di fondazione. Il nucleo del sistema sono le bobine motorizzate a controllo elettronico su cui sono montate sonde da foro ad alta potenza per indagini cross-hole su pali di fondazione, diaframmi e tutte quelle opere infrastrutturali in cemento o calcestruzzo che possono essere collaudate con metodologia cross-hole, ovvero tramite discesa attraverso tubi appositamente predisposti al momento del getto e successivamente riempiti con acqua. Ogni bobina del sistema WCH4 integra una sonda motorizzata dotata di cavo da 60 m, e tutta l’elettronica di controllo che sovrintende alla gestione in automatico delle sonde durante la discesa/risalita delle sonde (cross-hole) ed al salvataggio dei dati. Grazie alla presenza del tablet Rugged, e alla pressochè totale mancanza di cablaggi fisici, le impostazioni, la gestione delle misure, oltre alla visualizzazione e l'interpretazione di dati acquisiti, risulta agevole e immediata. Nella modalità di analisi diretta viene visualizzata per intero ogni onda emessa dal generatore interno ed è inoltre possibile modificare i parametri di visualizzazione per facilitare ulteriormente la lettura della velocità di attraversamento e l'eventuale presenza di difettosità nel materiale indagato.
