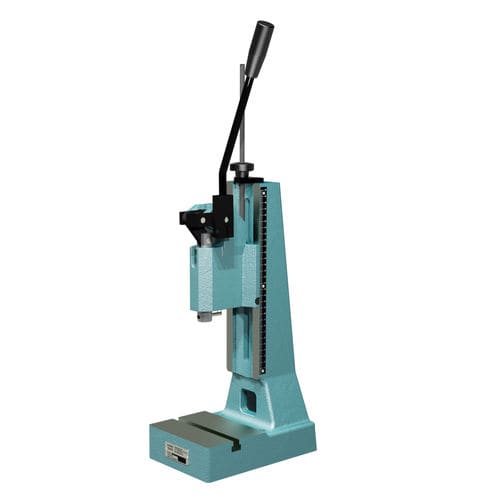

Pressa a ginocchiera EP 750-40 series

manualedi stampaggiopunzonatrice

Gola [mm] A1: - 80 Gola [mm] A2: - 0 Scanalatura a T [mm] simile a DIN 650: - 12 Øxprofondità del ramo [mm]: - 10H7 x 25 Ø della slitta [mm] / Superficie F [mm²]: - 24 Spazio richiesto CxG [mm]: - 157 x 237 DP - regolazione di precisione dello stelo HS - blocco della corsa di ritorno Z - contatore di corsa TB - foro tavola di precisione ø 12H7 mm Applicazione: Le presse a ginocchiera sono utilizzate quando la forza della pressa è richiesta solo per una breve distanza alla fine della corsa di lavoro, ad esempio per l'assemblaggio, la punzonatura, la rivettatura, la goffratura, l'incollaggio, ecc. le presse a ginocchiera di tipo EP di mäder sono disponibili con tre capacità: 5 kN, 7,5 kN e 12 kN. Sono state progettate appositamente per la produzione in serie o individuale in postazioni di lavoro manuali. le presse a ginocchiera mäder raggiungono la loro forza nominale solo alla fine della corsa del martinetto, il punto morto inferiore (BDC). L'elevata pressione di lavoro della pressa è ottenuta grazie al meccanismo della leva a ginocchiera con uno sforzo relativamente ridotto da parte dell'operatore. le presse manuali a ginocchiera mäder possono essere potenziate con diversi accessori che ne aumentano la funzionalità. Lo slittone rotondo delle presse mäder si distingue per l'elevata robustezza, la superficie rettificata e il foro preciso dello slittone. Gli utensili possono essere fissati saldamente nel foro dello slittone per mezzo di una vite di fissaggio. Poiché la forza nominale di fine corsa viene prodotta alla fine della corsa, è possibile esercitare una forza elevata nel punto esatto in cui è richiesta. La forza manuale di 120 N da applicare è di facile utilizzo. Poiché molte applicazioni richiedono una forza minore, è possibile lavorare senza fatica anche con la produzione in serie.
