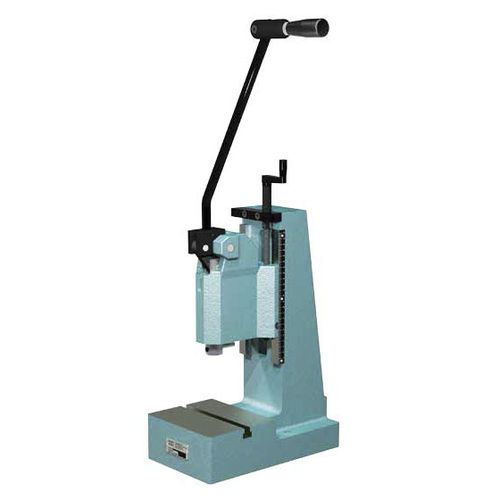

Pressa a ginocchiera APK T3-40 series

manualedi stampaggiopunzonatrice

Gola [mm]: - 100 Trotta [mm]: - 0 Scanalatura a T [mm] simile a DIN 650: - 12 Øxprofondità del ramo [mm]: - 10H7 x 30 Ø della slitta [mm] / Superficie F [mm²]: - 30 Spazio richiesto CxG [mm]: - 175 x 300 le presse a ginocchiera mäder producono la loro forza nominale solo a fine corsa, al punto morto inferiore (BDC). In questo modo, l'elevata pressione di lavoro della pressa è ottenuta grazie al meccanismo a ginocchiera con uno sforzo relativamente basso (circa 150N) da parte dell'utente. Le presse a ginocchiera sono quindi utilizzate quando la forza della pressa è richiesta solo per una breve distanza alla fine della corsa di lavoro, ad esempio nell'assemblaggio, nella punzonatura, nella rivettatura, nello stampaggio, nell'incollaggio ecc. Le gole standard di 63 mm, 100 mm e 250 mm consentono di lavorare un'ampia gamma di pezzi. A seconda del modello, la luce diurna può essere regolata in modo continuo da 43 mm a 375 mm. le presse a ginocchiera manuali di mäder possono essere arricchite con vari accessori che ne migliorano la funzionalità. Lo slittone rotondo delle presse mäder si distingue per l'elevata robustezza, la superficie rettificata e il foro preciso dello slittone. Gli utensili possono essere fissati saldamente nel foro dello slittone per mezzo di una vite di fissaggio. I pistoni rotondi di mäder pressen sono guidati in fori di precisione levigati o in precise boccole di teflon. Le presse a ginocchiera extra potenti azionate a mano delle serie APK T 3 e APK T 4 sono particolarmente adatte per le applicazioni che cambiano frequentemente nel modellismo e in officina. Le loro forze elevate consentono di utilizzarle in modo flessibile per applicazioni molto diverse. I vantaggi: - Scelta di diverse lunghezze di corsa
