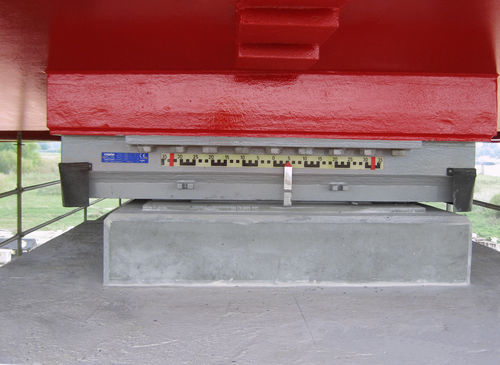

Cuscinetto liscio sferico

PTFEcompattosenza manutenzione

Panoramica del prodotto
I supporti per ponti e strutture RESTON SPHERICAL di mageba trasferiscono i carichi verticali tra sovrastruttura e sottostruttura, consentendo rotazioni su tutti gli assi e traslazioni in ogni direzione. Un elemento convesso scorre su una superficie concava corrispondente per trasferire le forze verticali e permettere i movimenti richiesti. Progettati per una ridotta altezza di installazione, offrono lunga durata e non richiedono manutenzione.

Caratteristiche principali

• Intervallo di carico tipico: 1.000–250.000 kN
• Design compatto e ad alta resistenza
• Consente rotazioni su tutti gli assi e ampi spostamenti cumulativi di scorrimento
• Idoneo a traslazioni in qualsiasi direzione
• Materiale di scorrimento ROBO-SLIDE 75, ad alta durabilità

Principio
I supporti RESTON SPHERICAL utilizzano un elemento convesso che scorre su una superficie concava corrispondente. I carichi verticali vengono trasferiti attraverso l'interfaccia di contatto, mentre la geometria consente la rotazione attorno a qualsiasi asse orizzontale e movimenti in tutte le direzioni. Il progetto supporta lo scorrimento su superfici piane e curve.

Applicazioni
Adatto a ponti e strutture che richiedono il trasferimento di carichi da medi ad elevati abbinato a rilevanti spostamenti cumulativi, ad esempio ponti sospesi e a grandi campate soggetti a vento e variazioni termiche. Il materiale di scorrimento ad alta resistenza permette di ridurre l'ingombro del supporto quando lo spazio di installazione è limitato.

Specifiche tecniche

• Intervallo di carico: tipico 1.000–250.000 kN
• Materiale di scorrimento: ROBO-SLIDE 75 (qualità elevata, alta durabilità)
• Progetto: realizzabile su misura in qualsiasi dimensione; bassa altezza di installazione
• Capacità di movimento: rotazioni su tutti gli assi; traslazioni in tutte le direzioni; adatto a grandi movimenti cumulativi di scorrimento

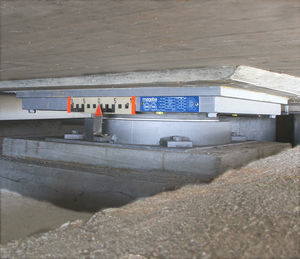

• Varianti di installazione: Tipo KA (scorrimento libero), Tipo KE (scorrimento guidato), Tipo KEQ (variante guidata), Tipo KF (fisso)
• Caratteristiche: compatto, alta capacità di carico, senza manutenzione, lunga durata
• Capacità funzionale: consente spostamento/scorrimento su superfici di scorrimento piane e curve
