Bronzina libera RESTON-POT

fissain acciaioin elastomero

Panoramica
I cuscinetti strutturali RESTON-POT di mageba sono progettati per ponti e edifici soggetti a un'ampia gamma di carichi verticali e a movimenti e rotazioni frequenti. Possono essere adattati ai requisiti del progetto e non richiedono manutenzione ordinaria durante il funzionamento.

Caratteristiche

• Carichi tipici: 500–120.000 kN
• Progettazione solida e compatta
• Consente ampie rotazioni
• Può ruotare attorno a qualsiasi asse orizzontale e verticale
• Dettaglio di tenuta vulcanizzato di affidabilità eccezionale

Principio
I cuscinetti RESTON-POT di mageba assicurano il trasferimento controllato delle forze tra la sovrastruttura e la sottostruttura. Trasmettono le forze verticali alla sottostruttura e consentono le rotazioni tramite un tampone elastomerico racchiuso; i movimenti laterali e le rotazioni vengono assorbiti in base al tipo di cuscinetto.

Applicazioni
I cuscinetti RESTON-POT sono adatti per ponti e edifici con carichi da bassi ad elevati e movimenti o rotazioni frequenti. Vengono impiegati quando è necessario trasferire carichi verticali insieme alla capacità di rotazione e all'assorbimento degli spostamenti.

Immagini / Esempi

• Composizione di un cuscinetto scorrevole guidato (Tipo TE) con una barra guida per lato

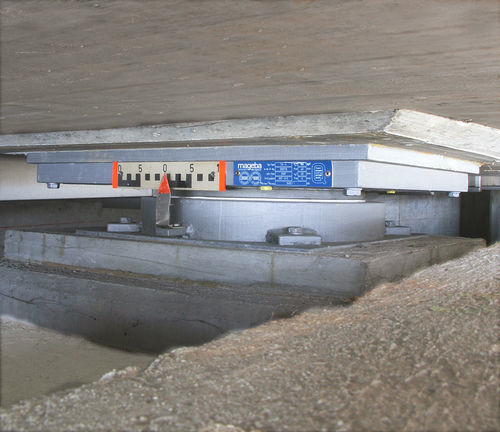

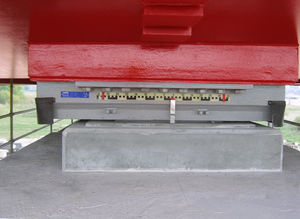

• Cuscinetto scorrevole libero installato (Tipo TA) con scala di spostamento
• Cuscinetti TA e TF installati con piastre di ancoraggio
• Cuscinetto strutturale in grado di resistere a forze orizzontali in una direzione (Tipo TE)
• Lato inferiore della piastra di scorrimento con lamiera metallica lucidata
• Cuscinetto TE posizionato e gettato in calcestruzzo con perni

Caratteristiche / specifiche tecniche

• Modello: RESTON-POT
• Carichi tipici: 500–120.000 kN
• Tipi disponibili: TF (fisso), TA (scorrevole libero), TE (scorrevole guidato)
• Rotazioni: consente ampie rotazioni e rotazione attorno a qualsiasi asse orizzontale e verticale
• Spostamenti: consente movimenti in tutte le direzioni
• Tampone elastomerico racchiuso per consentire la rotazione
• Tenuta: dettaglio di tenuta vulcanizzato per affidabilità elevata
• Manutenzione: progettazione senza necessità di manutenzione ordinaria
• Esempi di componenti: piastra di scorrimento con lamiera metallica lucidata; piastre di ancoraggio e perni per posizionamento e getto
• Documentazione disponibile: brochure prodotto, scheda tecnica, disegni tipo, EPD e certificati di conformità
