Testa di saldatura orbitale D-Head series

GTAWraffreddata ad acquaautomatica

Panoramica

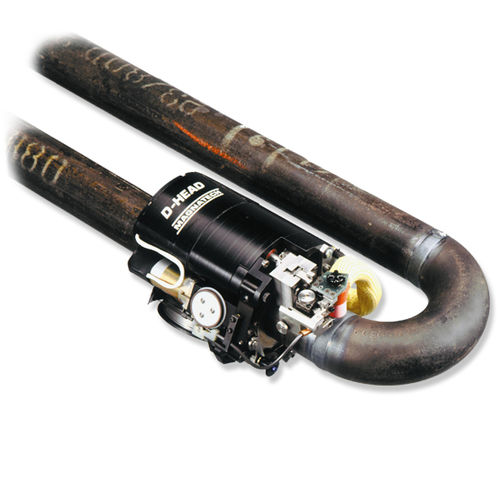

La testa di saldatura Magnatech D-Head 420 è progettata per saldature orbitali GTAW multipasso tubo‑tubo e tubo‑raccordo. Riproduce i movimenti e la flessibilità della saldatura manuale qualificata, migliorando la ripetibilità e riducendo i rilavori. L'ingombro consente l'impiego in applicazioni con vincoli di spazio radiale e assiale; il gioco minimo richiesto è 2" / 51 mm. La testa si posiziona sul tubo tramite anelli guida intercambiabili (24 misure standard) e kit di inserti per coprire 0,84 – 14" / 21,34 – 355,60 mm OD.

Dati principali

• Gamma: 0,84 - 14" / 21,34 - 355,60 mm OD
• Funzione primaria: saldatura orbitale GTAW multipasso, tubo‑tubo e tubo‑raccordo
• Materiali: leghe a base di carbonio e leghe esotiche
• Compatibilità alimentatori: Pipemaster 515 e Pipemaster 516

Caratteristiche principali

• Oscillazione della torcia (weaving): Larghezza, velocità e tempo di permanenza programmabili indipendentemente; controllo elettronico della cucitura trasversale tramite pendant; corrente pulsata sincronizzata con l'oscillazione per profilo cordone controllato.
• Bobina filo di apporto: Supporta bobine standard 1 kg / 2 lb o bobine a basso profilo 0,5 kg / 1 lb per ridurre l'ingombro radiale in spazi ristretti.
• Alimentatore filo montato sulla testa: Alimentatore compatto che supporta diversi diametri filo per maggiore flessibilità di processo.

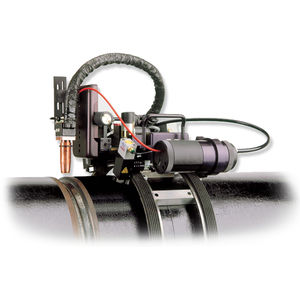

• Montaggio e rotazione della testa: Anelli guida metallici articolati fissano la testa al tubo; robusto ingranaggio a catena garantisce rotazione stabile e avanzamento di saldatura costante.
• Uso su tubi preriscaldati: Componenti resistenti al calore e scocca raffreddata ad acqua per applicazioni ad alta temperatura e leghe che richiedono preriscaldo.
• Controllo gap arco (AGC): Controllo in tempo reale della distanza elettrodo‑pezzo per mantenere condizioni d'arco costanti e qualità di saldatura.
• Ugello filo regolabile su 3 assi: Regolazioni multi‑asse per ingresso preciso del filo nel bagno di fusione.

Fornitura

• Kit completo fili (0,020" / 0,5 mm a 0,045" / 1,2 mm)
• Condotti per fili resistenti
• Kit bobina standard (2 lb / 1 kg)
• Kit bobina a basso profilo (1 lb / 0,5 kg)
• Tutti gli accessori necessari per l'uso della testa
• Kit utensili per regolazioni meccaniche
• Assortimento viti
• Custodia robusta per trasporto e stoccaggio

Accessori richiesti — Anelli guida (sintesi)

• 103854-1750 — Anello guida, kit catena/maglie, tubo 1,75" / 44,45 mm
• 103854-1900 — Anello guida, kit catena/maglie, tubo 1,9" / 48,26 mm
• 103854-2000 — Anello guida, kit catena/maglie, tubo 2,00" / 50,80 mm
• 103854-2125 — Anello guida, kit catena/maglie, tubo 2,125" / 53,975 mm
• 103854-2250 — Anello guida, kit catena/maglie, tubo 2,250" / 57,15 mm
• 103854-2375 — Anello guida, kit catena/maglie, tubo 2,375" / 60,33 mm
• 103854-2500 — Anello guida, kit catena/maglie, tubo 2,500" / 63,50 mm
• 103854-2875 — Anello guida, kit catena/maglie, tubo 2,875" / 73,025 mm
• 103854-3000 — Anello guida, kit catena/maglie, tubo 3,000" / 76,20 mm
• 103854-3250 — Anello guida, kit catena/maglie, tubo 3,250" / 82,55 mm
• 103854-3500 — Anello guida, kit catena/maglie, tubo 3,500" / 88,90 mm
• 103854-4000 — Anello guida, kit catena/maglie, tubo 4,000" / 101,60 mm
• 103854-4500 — Anello guida, kit catena/maglie, tubo 4,500" / 114,30 mm
• 103854-5000 — Anello guida, kit catena/maglie, tubo 5,000" / 127,00 mm
• 103854-5563 — Anello guida, kit catena/maglie, tubo 5,563" / 141,30 mm
• 103854-6000 — Anello guida, kit catena/maglie, tubo 6,000" / 152,40 mm
• 103854-6625 — Anello guida, kit catena/maglie, tubo 6,625" / 168,275 mm
• 103853-7250 — Anello guida, kit catena/maglie, tubo 7,250" / 184,15 mm
• 103853-7750 — Anello guida, kit catena/maglie, tubo 7,750" / 196,85 mm
• 103853-8000 — Anello guida, kit catena/maglie, tubo 8,000" / 203,20 mm
• 103853-8625 — Anello guida, kit catena/maglie, tubo 8,625" / 219,075 mm
• 103853-10750 — Anello guida, kit catena/maglie, tubo 10,750" / 273,05 mm
• 103853-12750 — Anello guida, kit catena/maglie, tubo 12,750" / 323,85 mm
• 103853-14000 — Anello guida, kit catena/maglie, tubo 14,000" / 355,60 mm

Note
Gli anelli guida sono composti da due segmenti articolati che si chiudono attorno al tubo e si bloccano. I kit di inserti consentono l'uso su diametri inferiori alla misura nominale dell'anello. Per OD inferiori a 1,75" / 44,45 mm, i requisiti di ingombro radiale aumentano con la diminuzione del diametro.

Specifiche tecniche

• Gamma dimensioni tubi (OD): 0,84 – 14" / 21,34 – 355,60 mm
• Lunghezza cavo: 25' / 7,6 m standard
• Modulo filo — Diametri filo: 0,020", 0,030", 0,035", 0,040", 0,045" (0,5, 0,8, 0,9, 1,0, 1,2 mm)
• Modulo filo — Velocità max.: 2540 mm/min (100 IPM)
• Dimensioni bobina: 2 lb / 1 kg standard; 1 lb / 0,5 kg profilo ribassato
• Modulo oscillazione — Ampiezza max.: 0,625" / 16 mm
• Modulo oscillazione — Velocità max.: 1520 mm/min (60 IPM)
• Sosta oscillazione: 0 – 1 secondo
• Regolazione cucitura trasversale: 0,5" / 12,7 mm
• Modulo AGC — Corsa: 0,5" / 12,7 mm; regolazione meccanica aggiuntiva fino a 1,0" / 25,4 mm per pareti maggiori
• Modulo propulsione torcia — Vel. rotazione max.: 25,4 cm/min (10 IPM)
• Torcia raffreddata ad acqua: 200 A in continuo
• Regolazione anticipo/ritardo torcia: ±15° (manuale)
• Regolazione inclinazione torcia: ±10° (manuale)
• Peso: 8 lb / 3,6 kg (escluso cavo torcia)
• Gioco assiale: centro torcia → estremità posteriore: 8,51" / 216,2 mm
• Gioco radiale: centro torcia → estremità anteriore: 0,41" / 10,4 mm
• Requisito tipico di ingombro: 2,5" / 63,5 mm con bobina standard (aumenta per OD < 1,75" / 44,45 mm)
