Testa di saldatura orbitale T-Head 419 series

GTAWraffreddata ad acquaautomatica

Descrizione

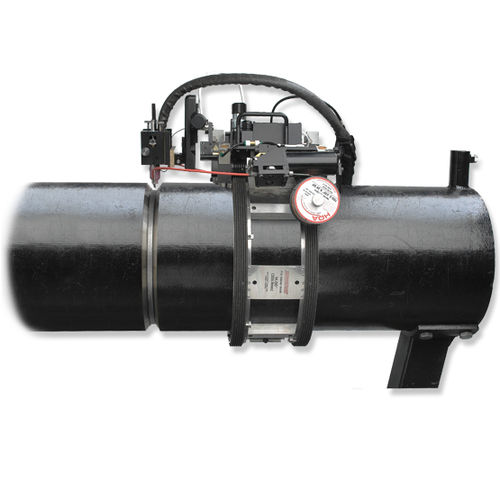

La testa di saldatura Magnatech T-Head 419 è progettata per eseguire saldature GTAW multi-passo tra tubi (tubo-tubo) e tra tubo e raccordo. Replica i movimenti di un saldatore manuale esperto ed è indicata per applicazioni con diametri maggiori e pareti spesse che richiedono il processo GTAW. Gli anelli di guida intercambiabili consentono il montaggio sulla superficie del tubo e permettono alla testa di coprire un'ampia gamma di dimensioni.

Caratteristiche principali

• Funzione: saldatura orbitale multi-passo GTAW tubo-tubo e tubo-raccordo.
• Materiali: leghe a base di carbonio e leghe esotiche (incluso CrMo e leghe sensibili al calore).
• Compatibilità alimentatori: Pipemaster 515 e Pipemaster 516.
• Saldatura ID (diametro interno) e OD (diametro esterno) su tubi, serbatoi, recipienti e condutture di grandi dimensioni.
• Sistema brevettato di binari flessibili (FLX-TRACK™) per installazione stabile su superfici complesse e curve.

Accessori necessari
Gli anelli di guida vengono utilizzati per fissare la testa di saldatura attorno al tubo e consentire una rotazione accurata della testa. La rotazione è ottenuta tramite un sistema di trasmissione a frizione costituito da rulli a V motorizzati che spingono contro cinghie trapezoidali fissate alla superficie dell'anello di guida. Gli anelli di guida sono in due semisezioni identiche che si aprono a cerniera. Sono disponibili in 38 misure standard. Gli anelli possono essere adattati per tubi di diametro inferiore mediante kit di piedini adattatori.

Elenco anelli di guida (NUMERO DI PARTE | DESCRIZIONE)
103040-00663 | Anello guida, tubo da 6" , 6,625" / 168,30 mm
103040-00863 | Anello guida, tubo da 8" , 8,625" / 219,10 mm
103040-01075 | Anello guida, tubo da 10" , 10,750" / 273,00 mm
103040-01275 | Anello guida, tubo da 12" , 12,750" / 323,9 mm
103040-01400 | Anello guida, tubo da 14" , 14.000" / 355,60 mm
103040-01600 | Anello guida, tubo da 16" , 16,000" / 406,40 mm
103040-01800 | Anello guida, tubo da 18" , 18,000" / 457,00 mm
103040-02000 | Anello guida, tubo da 20" , 20.000" / 508,00 mm
103040-02200 | Anello guida, tubo da 22" , 22,000" / 559,00 mm
103040-02400 | Anello guida, tubo da 24" , 24,000" / 610,00 mm
103040-02600 | Anello guida, tubo da 26" , 26,000"/ 660,00 mm
103040-02700 | Anello guida, tubo da 27" , 27,000" / 686,00 mm
103040-02800 | Anello guida, tubo da 28" , 28,000" / 711,00 mm
103040-03000 | Anello guida, tubo da 30" , 30,000" / 762,00 mm
103040-03200 | Anello guida, tubo da 32" , 32,000" / 813,00 mm
103040-03400 | Anello guida, tubo da 34" , 34,000" / 864,00 mm
103040-03600 | Anello guida, tubo da 36" , 36,000" / 914,00 mm
103040-03800 | Anello guida, tubo da 38" , 38,000" / 965,00 mm
103040-04000 | Anello guida, tubo da 40" , 40.000" / 1016,00 mm
103040-04200 | Anello guida, tubo da 42" , 42,000" / 1067,00 mm
103040-04400 | Anello guida, tubo da 44" , 44,000" / 1118,00 mm
103040-04600 | Anello guida, tubo da 46" , 46,000" / 1168,00 mm
103040-04800 | Anello guida, tubo da 48" , 48,000" / 1219,00 mm
103040-05000 | Anello guida, tubo da 50" , 50.000" / 1270,00 mm
103040-05200 | Anello guida, tubo da 52" , 52,000" / 1321,00 mm
103040-05300 | Anello guida, tubo da 53" , 53,000" / 1346,00 mm
103040-05400 | Anello guida, tubo da 54" , 54,000" / 1372,00 mm
103040-05600 | Anello guida, tubo da 56" , 56,000" / 1422,00 mm
103040-05800 | Anello guida, tubo da 58" , 58,000" / 1473,00 mm
103040-06000 | Anello guida, tubo da 60" , 60.000" / 1524,00 mm
103040-06200 | Anello guida, tubo da 62" , 62,000" / 1575,00 mm
103040-06500 | Anello guida, tubo da 65" , 65,000" / 1651,00 mm
103040-06600 | Anello guida, tubo da 66" , 66,000" / 1676,00 mm
103040-06800 | Anello guida, tubo da 68" , 68,000" / 1727,00 mm
103040-07200 | Anello guida, tubo da 72" , 72,000" / 1829,00 mm
103040-07600 | Anello guida, tubo da 76" , 76,000" / 1930,00 mm
103040-07800 | Anello guida, tubo da 78" , 78,000" / 1981,00 mm
103040-08400 | Anello guida, tubo da 84" , 84,000" / 2134,00 mm

Sistema avanzato FLX-TRACK™
FLX-TRACK™ permette il montaggio flessibile della testa su superfici curve. Le sezioni standard del binario da 2,3 m (7,5') possono essere unite per ottenere lunghezze maggiori. Sono disponibili opzioni di fissaggio magnetico o a vuoto per montaggi sicuri su diverse superfici.

Prestazioni e affidabilità
Design resistente al calore per operazioni in preriscaldamento, piedini adattatori per creare spazio d'aria e prevenire danni da calore. Il sistema modulare dei binari riduce i tempi di installazione e permette scalabilità per progetti più grandi.

Caratteristiche / specifiche tecniche

• Gamma di dimensioni dei tubi (OD): 4,5 – 84" / 114,30 – 2.134 mm
• Lunghezza del cavo: 25' / 7,6 m (standard)
• Modulo filo di riempimento – dimensioni filo: 0,030", 0,035", 0,040", 0,045" / 0,8, 0,9, 1,0, 1,2 mm
• Modulo filo di riempimento – velocità massima: 100 IPM / 2540 mm/min
• Modulo filo di riempimento – dimensioni bobina: 2 libbre / 1 kg (standard)
• Modulo di oscillazione – ampiezza massima: 2" / 50,8 mm
• Modulo di oscillazione – velocità massima: 60 IPM / 1,52 m/min
• Modulo di oscillazione – sosta di oscillazione: 0 – 1 secondo
• Regolazione della cucitura trasversale: regolazione del corso di 3" (76,20 mm)
• Modulo di controllo dell'intercapedine dell'arco: corsa di 2" / 50,8 mm con regolazione meccanica aggiuntiva per spessori maggiori
• Modulo di propulsione a torcia: velocità massima di rotazione 10 IPM / 25,4 cm/min
• Torcia raffreddata ad acqua: 300 A continuo
• Regolazioni torcia – anticipo/ritardo: ± 30 gradi (manuale)
• Regolazioni torcia – inclinazione: ± 15 gradi (manuale)
• Peso della testa: 29,5 libbre / 13,4 kg (doppio alimentatore di filo senza bobine, escluso cavo della torcia)
• Gioco assiale: linea centrale della torcia all'estremità posteriore 19,5" / 495,3 mm
• Gioco radiale: linea centrale della torcia all'estremità anteriore 1,1" / 28 mm
