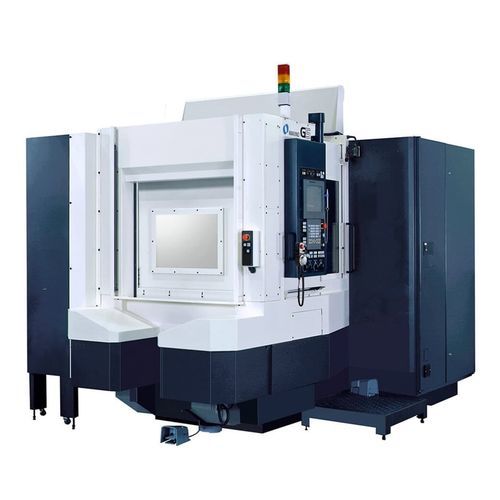

Centro di rettifica per pale di turbine G5

orizzontaleCNC5 assi

Panoramica
Rettificatrice CNC 5 assi progettata per componenti di turbina ad alta precisione e parti rotanti complesse.

Riepilogo del prodotto
La G5 è un centro di lavoro orizzontale a 5 assi che combina rettifica, fresatura, foratura e maschiatura in una singola disposizione. Consentendo più operazioni sulla stessa macchina, la G5 elimina i tempi non produttivi, riduce i costi di capitale e accorcia i tempi di consegna delle parti — vantaggi fondamentali per l'aerospaziale e la produzione di pezzi rotanti di precisione.

Capacità principali

• Configurazione centro di lavoro orizzontale 5 assi (assi B e C)
• Rettifica, fresatura, foratura e maschiatura integrate in un'unica macchina
• Lavorazione in singola impostazione per eliminare i tempi fuori taglio
• Progettata per componenti di turbina ad alta precisione e geometrie complesse
• Cambiattrezzi automatico (ATC) a 60 posizioni per flessibilità utensili

Specifiche tecniche (metriche)
Asse A: Nessuno
Asse B: 270° (-90° a +180°)
Asse C: 360°
Velocità mandrino: 12.000 rpm
Velocità rapida: 48.000 mm/min
Velocità di avanzamento taglio: 48.000 mm/min
Ingombro massimo pezzo: Ø 440 x 380 SR
Portata massima: 120 kg
Capacità ATC: 60 utensili
Lunghezza massima utensile (CAT): 360 mm
Lunghezza massima utensile (HSK): 400 mm
Diametro massimo utensile: 70 mm / 220 mm (con limitazione)
Peso massimo utensile: 12 kg

Specifiche tecniche (imperiali)
Pallet: 9.8"
Corsa X: 20.5"; Y: 22.0"; Z: 23.6"
Asse A: Nessuno
Asse B: 270° (-90° a +180°)
Asse C: 360°
Velocità mandrino: 12.000 rpm
Velocità rapida: 1.890 ipm
Velocità avanzamento taglio: 1.890 ipm
Ingombro massimo pezzo: Ø 17.3 x 15 SR
Portata massima: 265 lbs
Capacità ATC: 60 utensili
Lunghezza massima utensile (CAT): 14.2"
Lunghezza massima utensile (HSK): 15.7"
Diametro massimo utensile: 2.8" / 8.7" (con limitazione)
Peso massimo utensile: 26 lbs

Applicazioni / Benefici

• Combina fresatura e rettifica in una singola impostazione per eliminare operazioni senza valore aggiunto
• Riduce l'investimento in macchine e i tempi complessivi di produzione
• Ottimizzata per componenti di turbina e altre parti rotanti di precisione impiegate in aerospaziale e generazione di energia

Dettagli del modello

• Modello: G5 (rettificatrice CNC 5 assi)
• Assi: B 270° (-90° a +180°); C 360°; nessun asse A
• Velocità mandrino: 12.000 rpm
• Velocità rapida / avanzamento taglio: 48.000 mm/min (1.890 ipm)
• Ingombro pezzo max: Ø 440 x 380 SR (Ø 17.3 x 15 SR)
• Portata massima: 120 kg (265 lbs)
• Utensili: ATC 60 pos.; lunghezza max utensile CAT 360 mm / 14.2"; lunghezza max utensile HSK 400 mm / 15.7"
• Diametro max utensile: 70 mm / 220 mm (con limitazione) — 2.8" / 8.7" (con limitazione)
• Peso max utensile: 12 kg (26 lbs)
