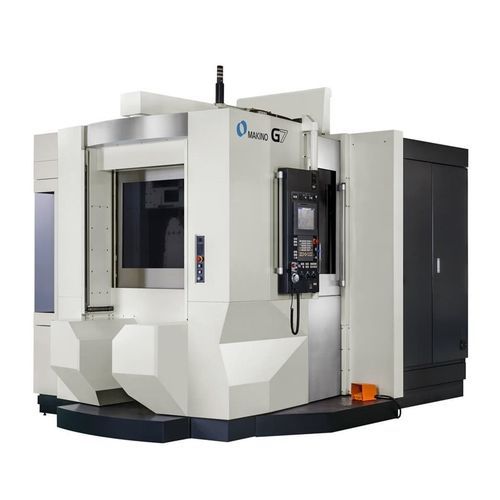

Centro di lavoro CNC 5 assi G7

orizzontale60 utensilidi fresatura

Panoramica del prodotto
Il Makino G7 è un centro di rettifica e lavorazione orizzontale a 5 assi in grado di eseguire rettifica, fresatura, foratura e maschiatura in un'unica preparazione. Progettato per materiali impegnativi e geometrie complesse, riduce i tempi non a valore aggiunto combinando più operazioni su una sola macchina.

Applicazioni

• Rettifica di Inconel® e leghe a base di nichel
• Rettifica di profili root‑form
• Rettifica di pale e alette di turbina per l'aerospaziale

Riepilogo tecnico

• Asse A: Nessuno
• Asse B: 270° (-90° a +180°)
• Asse C: 360°
• Giri mandrino: 12.000 giri/min
• Rapido: 48.000 mm/min (X,Y) e 43.000 mm/min (Z)
• Velocità di avanzamento di taglio: 48.000 mm/min (X,Y) e 43.000 mm/min (Z)
• Pezzatura massima: 535 Ø x 400 SR
• Portata massima: 120 kg
• Capacità ATC: 60 utensili
• Lunghezza max utensile (CAT): 360 mm
• Lunghezza max utensile (HSK): 420 mm
• Diametro max utensile: 70 mm / 220 mm (con limitazione)
• Peso max utensile: 12 kg

Note operative
Il G7 consente il passaggio dalla fresatura alla rettifica sulla stessa macchina, riducendo il capitale d'investimento e permettendo più operazioni in un'unica preparazione per eliminare i tempi fuori taglio. È indicato per materiali a base di nichel e per geometrie root‑form tipiche della produzione aerospaziale.

Specifiche

• Pallet: 250 mm (9.8 in)
• Corsa X: 690 mm (27.2 in)
• Corsa Y: 650 mm (25.6 in)
• Corsa Z: 730 mm (28.7 in)
• Asse A: Nessuno
• Asse B: 270° (-90° a +180°)
• Asse C: 360°
• Velocità mandrino: 12.000 giri/min
• Rapido (X,Y): 48.000 mm/min (1,890 ipm)
• Rapido (Z): 43.000 mm/min (1,693 ipm)
• Velocità di avanzamento (X,Y): 48.000 mm/min (1,890 ipm)
• Velocità di avanzamento (Z): 43.000 mm/min (1,693 ipm)
• Pezzatura massima: 535 Ø x 400 SR (21 in Ø x 15.7 in SR)
• Portata massima: 120 kg (265 lbs)
• Capacità ATC: 60 utensili
• Lunghezza max utensile (CAT): 360 mm (14.2 in)
• Lunghezza max utensile (HSK): 420 mm (16.5 in)
• Diametro max utensile: 70 mm / 220 mm * (2.8 in / 8.7 in * con limitazione)
• Peso max utensile: 12 kg (26 lbs)
