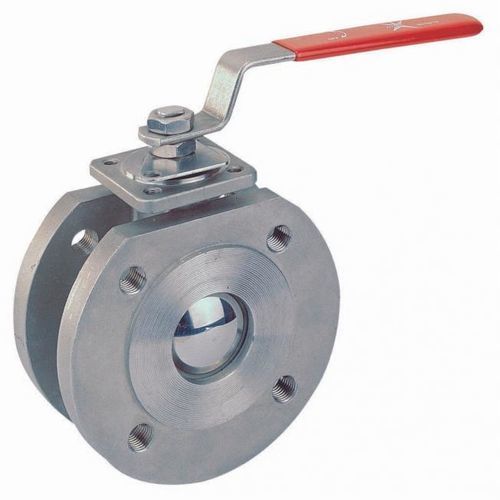

Valvola a sfera

manualea regolazione di portatacon flangia

Panoramica
Valvola a sfera compatta tipo wafer a pieno passaggio, classificata ANSI Classe 150 e PN16/40. Realizzata in acciaio inox CF8M, compatta e leggera; disponibile in tre famiglie di modelli con differenti taglie, classi di pressione e certificazioni.

Modelli

• Standard — Tipo wafer, compatta, pieno passaggio; disponibile con sfera V 30/60/90° per controllo portata; NACE MR0175 opzionale su richiesta; dimensioni 1/2" ~ 6"; pressione ANSI Classe 150, PN16/40; corpo CF8M; sedi PTFE/RTFE standard o altre opzioni su richiesta.
• Series F98 — Series F98, Fire Safe: Tipo wafer, Direct Mount, fire safe, pieno passaggio; conforme a B16.34; dimensioni 1/2" ~ 4"; pressione PN16; materiali corpo 1.4408 / 1.0619; sedi PTFE/RTFE standard o altre opzioni su richiesta.
• Series F98A — Series F98A, ISO 15848-1: Tipo wafer, pieno passaggio, certificata ISO 15848-1; dimensioni 1/2" ~ 4"; pressione PN10/40; materiali corpo 1.4408 / 1.0619; sedi PTFE/RTFE standard o altre opzioni su richiesta.

Confronto modelli (tabella)
Model | Taglia | Classe di pressione | Corpo | Sedi | Progetto
Standard | 1/2" ~ 6" | ANSI Classe 150, PN16/40 | CF8M | PTFE/RTFE (standard) o altre opzioni | Tipo wafer, compatta, pieno passaggio, sfera V opzionale 30/60/90°, NACE MR0175 opzionale
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE (standard) o altre opzioni | Tipo wafer, Direct Mount, Fire Safe, conforme a B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE (standard) o altre opzioni | Tipo wafer, pieno passaggio, certificata ISO 15848-1

Specifiche tecniche

• Tipo: Valvola a sfera tipo wafer per flange, pieno passaggio
• Materiali: Corpo CF8M (acciaio inox); alternative 1.4408 / 1.0619 dove specificato
• Taglie: 1/2" ~ 6" (alcune serie limitate a 1/2" ~ 4")
• Classi di pressione: ANSI Classe 150; PN16/40; PN10/40 a seconda della serie
• Sedi: PTFE / RTFE standard; altre opzioni disponibili su richiesta
• Caratteristiche di progetto: Design wafer compatto; opzione Direct Mount (Series F98); costruzione Fire Safe (Series F98); opzioni sfera V (30/60/90°) per controllo portata
• Certificazioni / norme: Conforme a B16.34 (dove specificato); ISO 15848-1 certificata per Series F98A; NACE MR0175 disponibile su richiesta
• Varianti: Tre famiglie di modelli — Standard, Series F98 (Fire Safe), Series F98A (ISO 15848-1)
