Valvola a sfera

pneumaticadi riduzione di pressioneper controllo di flusso

Panoramica del prodotto

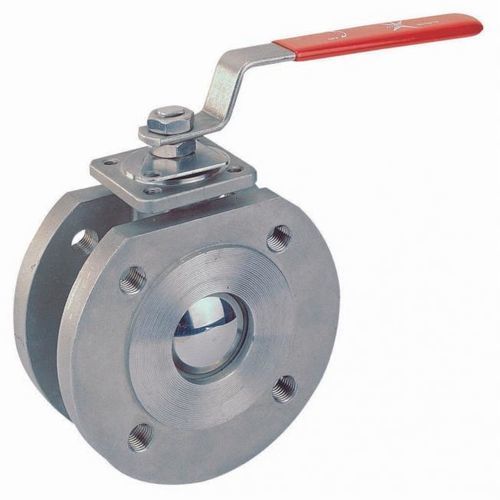

Valvola a sfera compatta tipo wafer a passaggio totale, classificata ANSI Class 150 e PN10/16/40. Struttura salvaspazio e leggera in acciaio inossidabile CF8M. Disponibile in più configurazioni (Standard, Series F98 fire safe, Series F98A certificata ISO 15848-1) e in varie misure e classi di pressione. Opzioni includono sfere V (30°/60°/90°) per il controllo del flusso, sedi PTFE/RTFE di serie e materiali o certificazioni alternative su richiesta.

Modelli disponibili

• Standard — Tipo wafer, compatto, passaggio totale; disponibile con sfera V 30°/60°/90° per il controllo del flusso; NACE MR0175 opzionale su richiesta; misure 1/2" ~ 6"; pressione ANSI Class 150, PN16/40; corpo CF8M; sedi PTFE/RTFE standard (altre opzioni su richiesta).
• Series F98 — Series F98, Fire Safe; tipo wafer, Direct Mount, fire safe, passaggio totale; conforme a B16.34; misure 1/2" ~ 4"; pressione PN16; materiali del corpo 1.4408 / 1.0619; sedi PTFE/RTFE standard (altre opzioni su richiesta).
• Series F98A — Series F98A, ISO15848-1; tipo wafer, passaggio totale, certificata ISO 15848-1; misure 1/2" ~ 4"; pressione PN10/40; materiali del corpo 1.4408 / 1.0619; sedi PTFE/RTFE standard (altre opzioni su richiesta).

Confronto modelli (tabella)
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options available) | Wafer type, compact, full port, V-port option, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, full port, ISO 15848-1 certified

Specifiche tecniche

• Progetto: tipo wafer, passaggio totale; costruzione compatta e salvaspazio.
• Opzione V-Port: sfera V 30°, 60°, 90° disponibile per il controllo del flusso (standard sui modelli specificati).
• Misure: intervalli indicati per modello — Standard: 1/2" ~ 6"; Series F98 / F98A: 1/2" ~ 4".
• Classificazioni di pressione: ANSI Class 150; PN10, PN16, PN40 a seconda del modello/variante.
• Materiali del corpo: CF8M (Standard), 1.4408 / 1.0619 (Series F98 / F98A).
• Sedi: PTFE / RTFE standard; materiali alternativi disponibili su richiesta.
• Norme e certificazioni: Conforme a B16.34 (quando specificato); Series F98A certificata ISO 15848-1; NACE MR0175 opzionale su richiesta.
• Opzioni fire safe: Series F98 designata fire safe (progetto Direct Mount fire safe).
• Applicazioni tipiche: collegamenti flangiati dove è richiesta una valvola a sfera compatta tipo wafer a passaggio totale, con opzioni per la certificazione sulle emissioni fuggitive e il controllo del flusso.
• Varianti: 3 modelli disponibili (Standard, Series F98, Series F98A).
