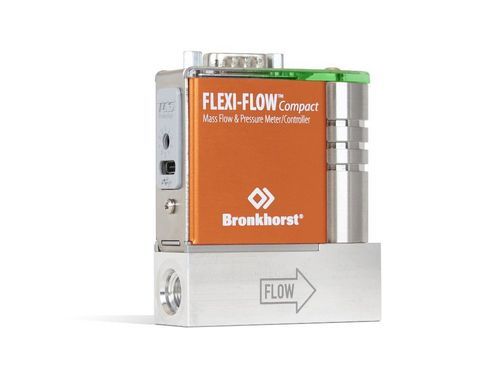

Misuratore di portata termico FF-103 FLEXI-FLOW

massicoper gasin vetro

Caratteristiche principali

• 8 gas preinstallati, 22 gas disponibili tramite Bronkhorst FlowSuite
• Misurazione del flusso e della temperatura
• Design compatto
• Fino a 16 bar(g)
• Connessione Bluetooth e USB-C con software gratuito Bronkhorst FlowSuite
• Risposta rapida grazie alla tecnologia TCS

Gas preinstallati e intervalli massimi
Gas | intervallo max.
N₂, Aria, H₂ | 50 mln/min
O₂ | 45 mln/min
Ar, CH₄ | 40 mln/min
He | 70 mln/min
CO₂ | 35 mln/min

Capacità multifluido
Con il software gratuito Bronkhorst FlowSuite, puoi aggiungere uno dei 22 gas disponibili o creare miscele sullo strumento. In questo modo, hai uno strumento multifluido per la tua applicazione: C₂H₂, Aria, C₃H₄ #1, Ar, CO₂, CO, C₃H₆ #1, D₂ #1, C₂H₆, C₂H₄, He, H₂, Kr, CH₄, Ne, N₂, N₂O, O₂, C₃F₈, C₃H₆ #2, C₃H₈, C₃H₄ #2.
Puoi facilmente collegare lo strumento al tuo telefono tramite Bluetooth e usarlo con l'app. In alternativa, lo strumento può essere collegato a un PC utilizzando i cavi appropriati.

Caratteristiche del FF-103 FLEXI-FLOW 50 mln/min

• Uscita multiparametro: flusso di massa effettivo e temperatura (strumento)
• Utilizzabile per praticamente ogni tipo di gas o miscela di gas
• Connessione semplice e sicura tramite Bluetooth o USB-C
• Funzionalità avanzate di diagnostica
• Alta precisione grazie al database di gas integrato e alla conversione in tempo reale
• Facile da configurare
• MTBF 145 anni
• TCS unico (Through Chip Sensor)
• Risposta rapida <30ms
• Design compatto
• Indicazione di stato Namur NE107

Applicazioni

• Sputtering reattivo
  • Rapido follow-up dei setpoint per il controllo dello spessore e della trasparenza dello strato
  • Ampio intervallo dinamico per flessibilità all'interno dell'applicazione
• Apparecchiature analitiche
  • Analisi degli elementi in tracce, Cromatografia a gas, Spettroscopia ICP, Spettroscopia OES, Spettrometria di massa
  • Eccellente ripetibilità e stabilità a lungo termine
  • Grado analitico; bassa degassificazione. Controllo rapido del flusso, anche a tassi di flusso molto bassi.
• Cella a combustibile
  • Molto preciso e ripetibile a breve e lungo termine per la misurazione e il controllo del flusso di H₂, Aria, O₂ e CO₂
  • Misurazione e controllo del flusso a risposta rapida per precisione in qualsiasi momento
  • Ampio intervallo dinamico per la misurazione e il controllo del flusso per precisione su un ampio intervallo di flusso
  • Compatto per applicazioni mobili con spazio limitato

Specifiche tecniche

• Sistema di misurazione / controllo:
  • Intervallo di flusso: 1...50 mln/min
  • Precisione: ±1.5% Rd più ±0.5% FS (alle condizioni di calibrazione)
  • Ripetibilità: < ± 0.2% Rd
  • Rapporto di riduzione: 1:50
  • Classificazione della pressione (PN): 16 bar(g) (232 psi(g))
  • Classificazione della temperatura: 0 … 50 °C (32°F … 122°F)
  • Pressione operativa: 0.8 … 17 bar(a)
  • Gas preinstallati: Aria, N₂, O₂, H₂, Ar, He, CH₄, CO₂ (dati di gas integrati per 22 gas unici più qualsiasi miscela di questi gas)
  • Gas di calibrazione standard: N₂
  • Tempo di risposta (sensore): <30 ms
  • Coefficiente di temperatura: Sensore di flusso: zero 0.015% FS/ºC; span 0.05% Rd/ºC
  • Integrità della perdita, verso l'esterno: Tipico < 2 x 10⁻⁹ mbar l/s He
  • Sensibilità all'atteggiamento: Montaggio in qualsiasi posizione, sensibilità all'atteggiamento trascurabile
• Parti meccaniche:
  • Materiale (parti bagnate): alluminio, acciaio inossidabile, nitruro di silicio, epossidico, ossido di alluminio, vetro
  • Pressione di prova: 25 bar(g)
  • Connessioni di processo: G1/8”BSSP ISO 1179 cavità
  • Materiale di tenuta: FKM 51415
  • Peso: 250 grammi
  • Protezione dall'ingresso: IP40
• Proprietà elettriche:
  • Alimentazione: +24 VDc ± 10%
  • Consumo massimo di energia: 0.5 Watt
  • Comunicazione digitale: Modbus-RTU / FLOW-BUS
  • Connessione elettrica: 9-pin D-sub maschio
