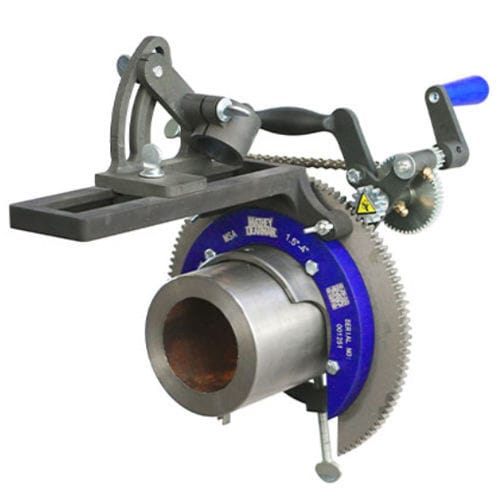

Troncatrice-smussatrice a motore SA series

Panoramica
Standard del settore da oltre 90 anni, la macchina per taglio in saddle Mathey Dearman è un sistema compatto e facile da usare per taglio e smussatura di tubi. Disponibile in versioni manuale e motorizzata (PLASMASPEED), copre diametri da 1,5–48" (38–1.219 mm) a seconda del modello e fornisce tagli precisi e ripetibili per la preparazione di saldature.

La macchina saddle manuale include

• Macchina saddle
• Braccio porta-torcia
• Assieme portatorcia (diametro torcia 1,375" / 35 mm)
• Assieme boomer (fissa la macchina al tubo)
• Set bulloni distanziatori
• Ricambi e manuale operativo

Punti di forza della versione motorizzata (PLASMASPEED)
Le macchine motorizzate PLASMASPEED integrano un motore passo-passo di precisione e un controllo motore per tagli più rapidi e costanti, specialmente con torce plasma ad alta potenza. Supportano 110/230 VAC e aumentano la velocità di taglio plasma producendo tagli uniformi che riducono o eliminano la sbavatura.

La macchina motorizzata include

• Macchina saddle motorizzata 110/230 VAC
• Braccio porta-torcia
• Assieme portatorcia
• Assieme boomer
• Set bulloni distanziatori
• Ricambi e manuale operativo
• Staffa di montaggio
• Motore passo-passo di precisione ad angolo retto
• Unità di controllo motore
• Cavo di comunicazione plasma (10 ft, compatibile con porta CPC Hypertherm)

Taglio convenzionale vs. taglio saddle — tempi
Esempio taglio manuale — tubo 8" schedule 40: totale ≈ 30 minuti

• Include misurazione, taglio e sbavatura
• Tempi di tracciatura e taglio più lunghi, tagli irregolari che richiedono sbavatura
• Maggiore tempo di assemblaggio e gioco di saldatura variabile

Esempio con macchina Mathey Dearman — 1SA su tubo 8" schedule 40: totale ≈ 6 minuti

• Taglio preciso e ripetibile
• Poca o nessuna sbavatura
• Montaggio più rapido e gap di saldatura costante

Vantaggi del prodotto (note aggiuntive)

• I modelli motorizzati aumentano la produttività (fino a ~5× più veloci in molti casi) e migliorano la coerenza del taglio
• Capacità PLASMASPEED per maggior rendimento nei tagli al plasma
• Accessori (double torch arm, pro torch arm, out-of-round roller) riducono i tempi di setup e gestiscono condizioni di tubo non conformi

Modelli & esempi di parti
Modelli manuali: MSA | 1SA | 2SA | 3SA (esempi di codici per bulloni distanziatori e spessori a gradini)
Modelli motorizzati / PLASMASPEED: MSA | 1SA | 2SA | 3SA (codici 115/230 VAC e kit retrofit disponibili)

Specifiche generali (selezionate)

• Famiglia prodotto: Saddle Machine motorizzata / manuale
• Marca: Mathey Dearman
• Gamma di taglio: 1,5–48" / 38–1.219 mm (a seconda del modello)
• Alimentazione (motorizzata): 110/230 VAC; supporto PLASMASPEED
• Velocità massima (motorizzata): fino a 141 ipm / 3.581 mpm (a seconda del modello)
• Velocità minima (motorizzata): fino a 4 ipm / 102 mpm (a seconda del modello)
• Peso netto: ~5,0 kg (il più piccolo) fino a ~130 kg (i più grandi motorizzati)
• Diametro portatorcia: 1,375" / 35 mm (regolazione a camma)
• Cavo di comunicazione plasma: 10 ft, compatibile Hypertherm CPC
• Accessori: double torch arm, pro torch arm, kit out-of-round, step spacers, kit bulloni distanziatori, casse di stoccaggio

Accessori & opzioni (selezionati)

• Double Torch Arm — riduce i tempi di setup e taglio; compatibile con rack torcia americano
• Pro Model Torch Arm — con rullo per condizioni out-of-round
• Out-of-Round Roller Kit — compensa fino a 1/4" / 6 mm
• Cam-Adjustable Torch Carrier — regolazione precisa della profondità; rif. 03.0100.052
• Kit bulloni distanziatori e step spacers — lavorazione di precisione, codificati per modello

Download / Documentazione
Manuali d'uso, brochure e documentazione dei kit retrofit sono disponibili dal produttore per i modelli MSA, 1SA, 2SA, 3SA, 4SA, 5SA, 6SA e 8SA.
