Troncatrice-smussatrice portatile EZPCM

Panoramica

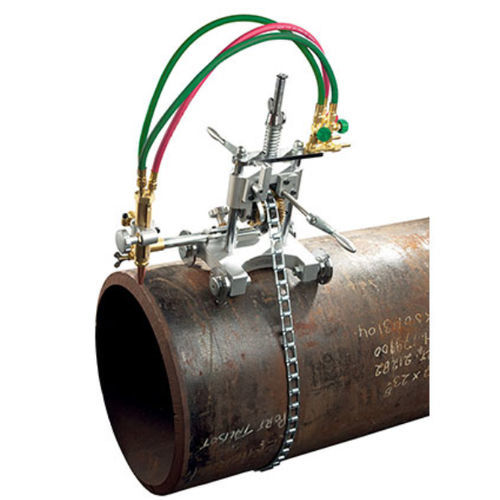

Il Mathey Dearman E-Z Pipecut Manual è una macchina compatta, manuale e a trasmissione a catena per taglio e smussatura con ossicombustibile, adatta sia all'uso in cantiere sia in officina. Esegue tagli e smussature su pareti con spessore da 0,197" / 5 mm a 2" / 50 mm e, in configurazione standard, copre diametri da 4,5" / 114 mm fino a 24" / 600 mm. Il ridotto rapporto di riduzione e il pignone con vite senza fine assicurano un'azione di taglio fluida e precisa. La frizione a sgancio rapido consente di disinnestare la catena per un rapido montaggio e posizionamento. L'angolo di smussatura (fino a 45°) si regola con precisione tramite scala cremagliera-pignone.

Vantaggi del prodotto / Incluso

• Macchina portatile manuale per taglio e smussatura oxy-fuel a trasmissione a catena
• Modello / Codice pezzo: EZPCM
• Torcia universale nozzle-mix compatibile con tutte le ugelli nozzle-mix (ugelli non inclusi; non intercambiabile con le macchine saddle Mathey Dearman)
• Catena standard per diametri 4,5 – 24" / 114 – 600 mm
• Istruzioni d'uso (manuale incluso)

Fascia guida
Per garantire tagli e smussature perfettamente perpendicolari su diametri maggiori di 24" / 600 mm, si consiglia di utilizzare il sistema opzionale di fascia guida adeguato al diametro del tubo. Nota: fuori dagli USA, i tubi flessibili verdi vengono forniti in blu.

Specifiche tecniche
COD. PEZZO: EZPCM
ALIMENTAZIONE: Unità azionata manualmente
DIAMETRO TUBO: Fino a 24" / 600 mm (configurazione standard)
SPESSORE PARETE: 0,197 – 2" / 5 – 50 mm
TORCIA: Torcia universale nozzle-mix (ugelli non inclusi)
ANGOLO TAGLIO/SMUSSATURA: Variabile fino a 45°
TORCIA VERTICALE +/-: 2" / 50 mm
TORCIA LATERALE +/-: 4" / 100 mm
LARGHEZZA TRACCIATO: 9,1" / 230 mm
VELOCITÀ DI TAGLIO: Determinata dall'operatore
PESO: 8,50 kg / 18,70 lbs
DIMENSIONI (L x W x H): 350 x 420 x 550 mm

Calcoli catena e fascia guida
Calcolo catena: diametro tubo (inch) × 3,142 + 24 = totale (inch) × 2,54 = totale (cm). Esempio: 36" → 36 × 3,142 = 113,112; +24 = 137,112 in → ×2,54 = 348,26 cm.
Calcolo fascia guida: diametro tubo (inch) + 2 × 3,142 + 6 = totale (inch) × 2,54 = totale (cm). Esempio: 36" → 36 + 2×3,142 + 6 = 48,284 in → ×2,54 = 122,59 cm.

Caratteristiche tecniche

• Modello / Codice pezzo: EZPCM
• Funzionamento: Unità azionata manualmente
• Gamma tubi (standard): 4,5 - 24" / 114 - 600 mm
• Capacità spessore parete: 0,197 - 2" / 5 - 50 mm
• Angolo di smussatura: Variabile fino a 45°
• Torcia: Torcia universale nozzle-mix (ugelli non inclusi)
• Larghezza pista: 9,1" / 230 mm
• Peso: 8,50 kg / 18,70 lbs
• Dimensioni (L x W x H): 350 x 420 x 550 mm
