Vibrometro a scansione VibroMet™500

laser a effetto Doppler

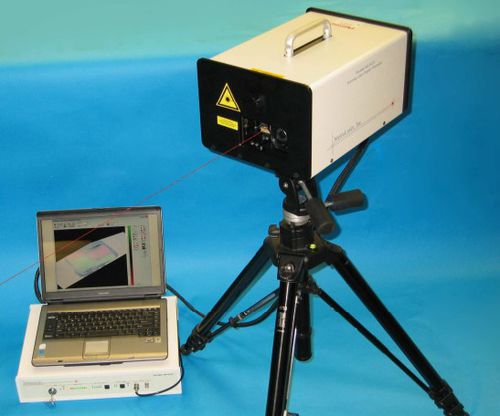

Il raggio laser del vibrometro doppler a scansione viene deviato da 2 specchi controllati dal computer. Una telecamera all'interno della testa fornisce l'immagine dell'oggetto in esame. Su questa immagine è possibile disporre i punti di misura come in un software CAD. Dopo l'impostazione dei punti, la misura viene eseguita automaticamente dal computer. Il metodo Il vibrometro laser a scansione si basa sul vibrometro laser a punto singolo VibroMet500. Il raggio laser misura la velocità sulla superficie dell'oggetto in esame. Il segnale di velocità viene misurato da un sistema di acquisizione dati e memorizzato nel computer. I componenti Nella figura sopra sono mostrati i componenti di un sistema di scansione laser. Testa laser con unità a specchio Scatola di controllo Acquisizione dati Laptop con software di controllo e analisi Il sistema completo è molto compatto e può essere trasportato da una sola persona, ad esempio in aereo. La testa del laser comprende l'unità laser, gli specchi e la videocamera. Non è necessario regolare le lenti o il sistema ottico. Gli specchi sono controllati dal computer. Controllore I componenti all'interno della scatola del controller sono l'amplificatore RF, il demodulatore e il filtro di uscita. L'amplificatore aumenta il livello del segnale, il demodulatore ricava un segnale di velocità dal segnale Doppler e con il filtro passa-basso di uscita è possibile limitare la gamma di frequenze per ridurre il rumore, ecc. Acquisizione dati L'unità di acquisizione dati per lo scanner laser è disponibile come scheda PCI interna o come box USB esterno.
