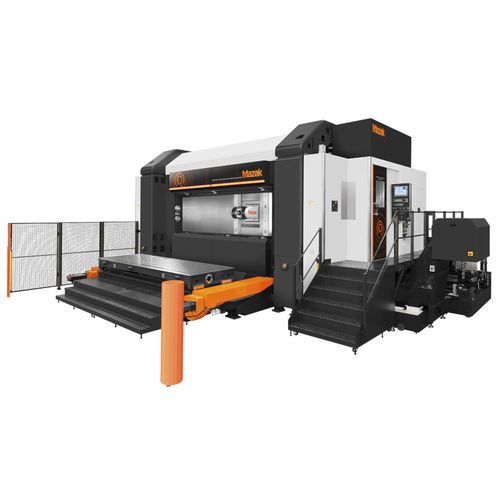

Centro di lavoro CNC 5 assi VORTEX PROFILERorizzontalea colonnaHSK A-63
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- orizzontale
- Struttura
- a colonna
- Testa del mandrino
- HSK A-63
- Numero di utensili
- 30 utensili
- Applicazioni
- per il settore aerospaziale
- Altre caratteristiche
- ad alta velocità, a presa diretta, di alta precisione, ad alta rigidità
- Corsa X
4.200 mm
(165,35 in)- Corsa Y
1.500 mm
(59,06 in)- Corsa Z
500 mm
(19,69 in)- Velocità di rotazione
26.000 rpm
(163.363 rad.min-1)- Potenza
45 kW, 55 kW
(61,18 hp, 74,78 hp)- Altezza massima del pezzo
500 mm
(20 in)- Velocità di avanzamento asse X
35.000 mm/min
(22,97 in/s)- Velocità di avanzamento asse Y
30.000 mm/min, 35.000 mm/min
(19,69 in/s, 22,97 in/s)- Velocità di avanzamento asse Z-Not Tr-
30.000 mm/min, 35.000 mm/min
(19,69 in/s, 22,97 in/s)- Carico massimo del piano di lavoro
3.000 kg
(6.614 lb)- Peso massimo utensili
5 kg
(11 lb)- Peso totale
69.000 kg, 70.000 kg
(152.118,96 lb, 154.323,58 lb)- Lunghezza totale
9.373 mm
(369 in)- Larghezza massima
10.314 mm
(406,1 in)- Altezza totale
4.598 mm
(181 in)
Descrizione
La struttura macchina banco fisso “box in box” a montante mobile e asse Z su RAM, sono una struttura completamente simmetrica, per lavorazioni ad alta velocità e precisione su un ampio campo di lavoro.
Potente elettromandrino ad alta velocità per le massime prestazioni di asportazione.
Innovativo sistema del gruppo tavola porta pezzo, che dalla posizione verticale per agevolare il carico/scarico del pezzo, passa automaticamente a quella in orizzontale per le lavorazioni, a tutto vantaggio di una ottimale evacuazione trucioli.
Applicazioni
Con una tavola porta pezzo da 4000mm di lunghezza e 1250mm di larghezza, un peso massimo ammesso di carico di 3000 kg, questa macchina è ideale per la lavorazione di strutture per aeromobili, in particolare per i componenti dei sistemi alari, come le centine.
