Centro di lavoro CNC a 5 assi VARIAXIS j
verticalea tavola rotanteBT 40

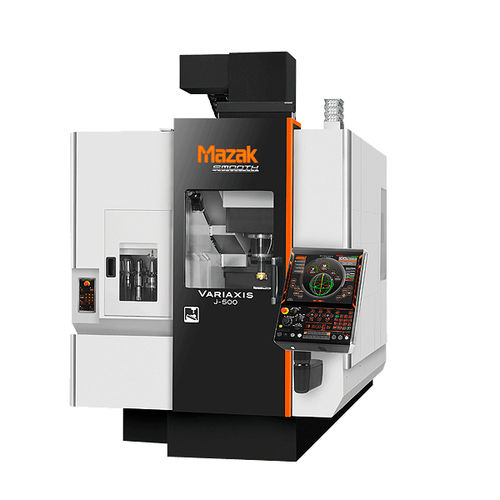

Centro di lavoro CNC a 5 assi - VARIAXIS j - Mazak - verticale / a tavola rotante / BT 40
Centro di lavoro CNC a 5 assi - VARIAXIS j - Mazak - verticale / a tavola rotante / BT 40
Centro di lavoro CNC a 5 assi - VARIAXIS j - Mazak - verticale / a tavola rotante / BT 40 - immagine - 2
Centro di lavoro CNC a 5 assi - VARIAXIS j - Mazak - verticale / a tavola rotante / BT 40 - immagine - 3
Centro di lavoro CNC a 5 assi - VARIAXIS j - Mazak - verticale / a tavola rotante / BT 40 - immagine - 4
Centro di lavoro CNC a 5 assi - VARIAXIS j - Mazak - verticale / a tavola rotante / BT 40 - immagine - 5
Centro di lavoro CNC a 5 assi - VARIAXIS j - Mazak - verticale / a tavola rotante / BT 40 - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
a 5 assi
Orientazione del mandrino
verticale
Struttura
a tavola rotante
Testa del mandrino
BT 40, CAT40
Applicazioni
per lavorazione meccanica pesante
Altre caratteristiche
ad alta prestazione, di alta precisione, ad alta velocità
Corsa X

350 mm
(13,78 in)

Corsa Y

550 mm
(21,65 in)

Corsa Z

510 mm
(20,08 in)

Velocità di rotazione

12.000 rpm
(75.398 rad.min-1)

Potenza

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Altezza massima del pezzo

350 mm
(14 in)

Velocità di avanzamento asse X

30.000 mm/min
(19,69 in/s)

Velocità di avanzamento asse Y

30.000 mm/min
(19,69 in/s)

Velocità di avanzamento asse Z-Not Tr-

30.000 mm/min
(19,69 in/s)

Carico massimo del piano di lavoro

200 kg
(441 lb)

Peso massimo utensili

8 kg
(17,6 lb)

Peso totale

7.000 kg
(15.432,36 lb)

Lunghezza totale

3.225 mm
(127 in)

Larghezza massima

2.565 mm
(101 in)

Altezza totale

2.840 mm
(111,8 in)

Descrizione

Rigida struttura macchina con gruppo tavola roto traslante infulcrato su due punti, per lavorazioni stabili e precise. Risoluzione angolare su assi rotanti di 0,0001° per un ampia gamma di impieghi (4 assi in continuo + un asse di posizionamento) [versione j-500]. Fino a 5 assi in continuo per lavorazione di superfici complesse [versione j-500/5X]. Ottima ergonomia per un agevole accesso frontale all’area di lavoro e al magazzino utensili.
