Modulo I/O digitale

analogicoRS485BACnet

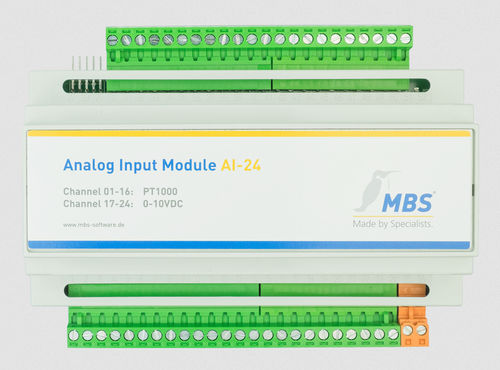

I moduli I/O BACnet consentono di collegare valori di ingresso digitali e analogici utilizzando il protocollo di comunicazione BACnet. Viene utilizzato il protocollo MS/TP (Master/Slave Token-Passing) basato sullo standard RS485. Questo consente una lunghezza totale del bus di 1.200 m per segmento con velocità fino a 76.800 bit/s. I moduli I/O sono progettati in modo ottimale per l'interazione con il router BACnet UBR-01 | Mk II. Utilizzando il router, i moduli possono essere collegati alle reti IT. Specifiche tecniche* Modulo di ingresso analogico - AI24 BACnet/MS/TP (RS485) Modalità master o slave configurabile Sensore di temperatura 16 canali PT1000, 8 canali 0-10V Alimentazione 15-24V DC / AC Consumo di energia: 1.5W Resistenza di terminazione integrata da 120 Ohm 1 porta seriale RS-485 BACnet MS / TP Connettori a vite plug-in, max. 2.5 mm² LED di alimentazione, verde, LED RxD giallo LED TxD rosso Modulo di ingresso digitale - DI24 BACnet/MS/TP (RS485) Modalità master o slave configurabile 24 canali di ingresso digitale LED di stato per canale Alimentazione 15-24V DC / AC Consumo di energia: 4.5W Resistenza di terminazione integrata da 120 Ohm 1 porta seriale RS-485 BACnet MS / TP Connettori a vite plug-in, max. 2.5 mm² LED di alimentazione, verde, LED RxD giallo LED TxD rosso
