Modulo I/O digitale

analogicoRS485Modbus

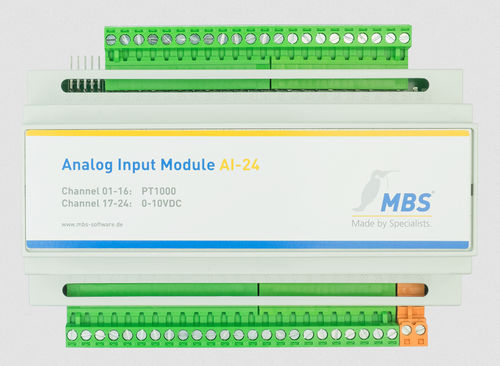

I moduli I/O Modbus consentono di collegare valori di ingresso digitali e analogici utilizzando il protocollo di comunicazione Modbus. Viene utilizzato il protocollo MS/TP (Master/Slave Token-Passing) basato sullo standard RS485. Questo consente una lunghezza totale del bus di 1.200 m per segmento con velocità fino a 76.800 bit/s. I moduli I/O sono progettati in modo ottimale per l'interazione con il router BACnet UBR-01 | Mk II. Utilizzando il router, i moduli possono essere collegati alle reti IT. Specifiche tecniche* Modulo di ingresso analogico - AI24 MODBUS (RS485) Modalità operativa: Slave Sensore di temperatura 16 canali PT1000, 8 canali 0-10V Alimentazione 12-24V CC / CA Consumo di energia: 1.5W Resistenza di terminazione integrata da 120 Ohm 1 porta seriale RS-485 Connettori a vite plug-in, max. 2.5 mm² LED di alimentazione, verde, LED RxD giallo LED TxD rosso Modulo di ingresso digitale DI24 MODBUS (RS485) Modalità operativa: Slave 24 canali di ingresso digitale LED di stato per canale Alimentazione 12-24V DC / AC Consumo di energia: 4.5W Resistenza di terminazione integrata da 120 Ohm 1 porta seriale RS-485 Connettori a vite plug-in, max. 2.5 mm² LED di alimentazione, verde, LED RxD giallo LED TxD rosso
