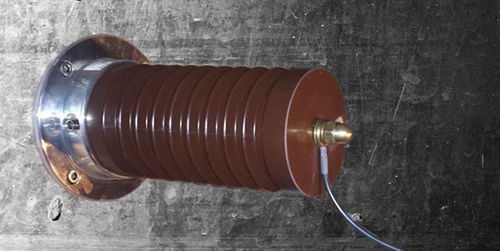

Condensatore in mica

a scaricadi accoppiamento

Le misurazioni in linea delle scariche parziali sono l'unica tecnologia disponibile sul mercato per qualificare l'isolamento dell'avvolgimento dello statore, quando un generatore o un'altra macchina rotante è in servizio. Il grande vantaggio è che tutte le forze termiche, elettriche, ambientali e meccaniche sono presenti. La misurazione in linea delle scariche parziali richiede un sensore di scarica parziale (spesso chiamato condensatore di accoppiamento) su ogni uscita di fase. Una volta che i sensori di scarica parziale sono installati, le misure online possono essere eseguite periodicamente con un analizzatore di scarica parziale portatile o continuamente con un sistema di monitoraggio installato in modo permanente. Oltre ai segnali di scarica parziale, questo sistema acquisisce anche parametri operativi come le temperature degli avvolgimenti e le condizioni di carico per correlarli con i risultati di scarica parziale misurati. Delaminazione di un singolo conduttore sull'isolamento principale Delaminazione dell'isolamento principale Abrasione della protezione della scanalatura a corona Accoppiatori a scarica parziale installati su ogni uscita di fase del generatore. MPS: Attività complessive di scarica parziale CMS: Modelli di scarico parziale Mulini a ingranaggi millsdrive Turbogeneratori Idrogeneratori
