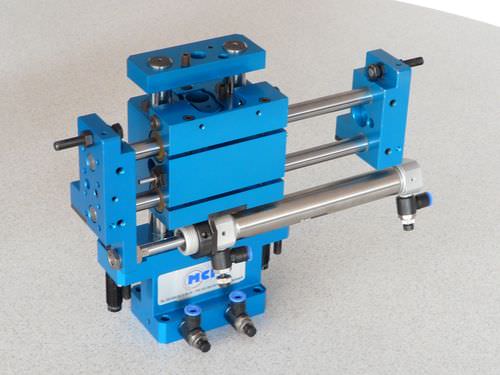

Manipolatore di trasporto

a movimento combinatolineare

I bracci di trasporto lineare lavorano sia su piani verticali che orizzontali e con la stessa precisione in unità compatte e strette. C'è solo una leggera differenza nella tecnicizzazione del funzionamento. Il movimento verticale viene creato per mezzo di un pistone a doppio effetto che si trova alla base dell'unità. I movimenti orizzontali sono prodotti da un pistone standard. Tale progettazione riduce il numero di parti in movimento. I movimenti orizzontali e verticali sono su bussole di guida su cuscinetti a sfera. Il crepitio finale sarà eliminato da ammortizzatori autoregolanti. I regolatori di portata montati direttamente sul braccio regolano le velocità di avanzamento, salita e discesa. I bracci lineari sono costituiti da 2 posizioni di lavoro basse separate per il prelievo e il posizionamento dei componenti in spazi di lavoro ristretti.
