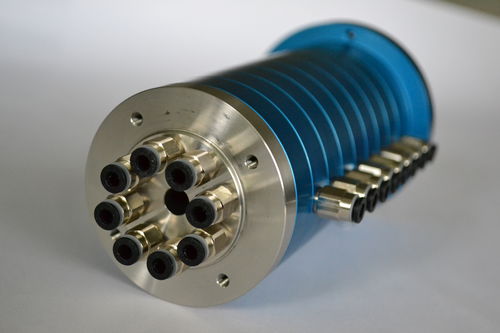

Giunto rotante per olio

per vuotoa 8 passaggi

Essenzialmente, questa unione rotativa cerca di servire una scopo-ad alimentazione un certo numero di mezzi diversi dalle linee stazionarie nelle sezioni della macchina rotante. Ha in anello di contatto integrato che si accerta che la trasmissione di alimentazione e tutti i altri segnali elettrici siano trasmessi flawlessly. Una volta unito, ci è un singolo anello di contatto che misura sull'unione rotativa per tutti i segnali. Questa unione rotativa ha quattro opzioni quando viene ai passaggi (2, 4, 6 e 8). Questi passaggi hanno potuto essere 4mm, 6mm, 9mm, 12mm o 18mm di diametro. Per aria, la pressione permessa massima è barra 6 mentre il massimo per olio è barra 50. Per il vuoto, questo valore è alla barra -0.95. La velocità di rotazione non dovrebbe eccedere 500 giri/min. e la coppia di torsione dovrebbe essere mantenuta a 0.3 à 1 N.m. L'anello di contatto facoltativo sostiene 6, 12, 18, 24, 36 o 56 circuiti.
